Устройство передней подвески Патриота

Детали надежной передней подвески УАЗ Патриот со временем изнашиваются, требуют замены. Если владельцев внедорожника не устраивает комфортность езды, увеличивают артикуляцию.

Конструктивные особенности

Конструкторы разработали для Патриота пружинную переднюю схему подвески зависимого типа.

Штанги с поперечной тягой фиксируют передний мост, обеспечивая устойчивость при движении, управляемость. Они перемещаются только вертикально и этим препятствуют боковому смещению под воздействием силы, возникающей на поворотах.

Вертикальные колебания гасятся амортизаторами и пружинами. Перемещение подвески вверх ограничивается буфером сжатия, который одновременно служит дополнительным упругим подрессорником.

Плюсы такого варианта подвески:

• простая конструкция;
• устойчивость на дороге;
• способность легко преодолевать препятствия;
• не меняются колея и клиренс при движении.

Внедорожник должен иметь крепкую и надежную ходовую часть, и эти качества обеспечиваются устройством зависимой подвески.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

• шаровые шкворни с обеих сторон;
• 2 продольные штанги и 1 поперечную;
• витые пружины на опорах с буфером сжатия сверху;
• гидравлические телескопические амортизаторы с втулками крепления;
• стабилизатор поперечной устойчивости, зафиксированный стремянками;
• ступицы и поворотные кулаки.

Фиксацию переднего моста обеспечивают реактивные штанги — поперечная и 2 продольные. Одним концом они крепятся к раме, другим — к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

Пружины сделаны из прутка диаметром 15 мм и без нагрузки имеют длину 378 мм, диаметр снаружи — 135 мм. На дизельных машинах завод устанавливает пружины из прутков диаметром 16 мм, чем достигается большая жесткость — до 20%.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин — 470 мм, сжатых — 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Возможные неполадки и их причины

Основная причина неполадок передней подвески — физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов.

1. Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
2. Амортизаторы: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
3. Пружины: ослабление или поломка.
4. Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

1. Снимают площадку, кронштейн, подушку.
2. Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
3. Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

• 2 пружины Fobos 15082;
• задние амортизаторы Monroe D 4445;
• передние — Monroe D 4432.

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

Источник: myuazpatriot.ru

Лучший тюнинг задней подвески УАЗ ПАТРИОТ. Все про СПРИНГВАР!!

Шумоизоляция УАЗ ПАТРИОТ как LEVEL UP . Важные моменты. (+ролик)

Готовим УАЗ Патриот к процедурам.

Разбираем салон нашли непонятные куски поролона.

Пробег 4000 км на кузовных панелях, на стыках уже ржавчина.

Обнаружились и приятные тонкости сборки УАЗ ПАТРИОТ EDITION 1, разъемы электропроводки в местах соприкосновениях с кузовом обмотаны неким пенистым материалом, чтобы не дребезжали – это уровень!

Облицовочные панели пола, которые держат ковролин прикручиваются на живую, сначала шуруповерт, потом саморез, как в старые добрые времена.

На пол Комфортмат атом, потом визион, сверху блокатор!

На двери комфортмат дарк, затем интегра, на карты софтлайн.

Крыша Комфортмат Дарк 3 и скайлайн (войлок) Так что это отличный рецепт шумки патриота.

Вот такая красота получается!

По музыке поставили 6 колонок с усилителем и саб 12 с усилком. Все соответственно SWAT

Всю красоту убрали на левый борт, сняв крышку есть возможность все отрегулировать, так что усилки в УАЗ Патриот встали как родные.

Задние широкополосные динамики на УАЗ ПАТРИОТ с АКПП и полностью сделанная дверь.

Кстати, панель тоже закатали!

Лучшее решение доработки и лифта задней подвески УАЗ ПАТРИОТ.
Все о дополнительных пружинах на задний мост! Инструкция по установке, как установить СПРИНГВАР?

Посмотреть и приобрести пружины можно нажав сюда!Доброго всем времени суток, многоуважаемая аудитория. Сегодня речь пойдет о тюнинге задней подвески УАЗ патриот, лифткомплекте на 30-40мм, решении вопроса проседания задней подвески. Всем владельцам УАЗ ПАТРИОТ (и хантероводам), знаком момент, когда вы вдруг понимаете, что задница вашего автомобиля приуныла и потеряла былую упругость, как говорится – опустилась. Рано или поздно с этим сталкиваются все, независимо то того: стоит ли у вас лебедка, бампер, багажник, органайзер или просто вы возите с собой все, на случай апокалипсиса и нападения зомби. Короче, как и в жизни, любая попа, рано или поздно становится не «торт». Особенно актуально это для машин 2019 года, с двухлистовыми рессорами. Они уже с салона выглядят уныло.

Вариантов решения этой проблемы куча: от проставок до пневмы. Утверждать, какой из них лучше или правильнее я не возьмусь, это вопрос личного выбора, а иногда и дохода. Но, сегодня поделюсь с вами одним из самых, на данный момент, популярных решений, которое рекомендую всем и на себе опробовал, крайне доволен результатом, да, и те, кто принял мой совет – тоже довольны. Данная инструкция подойдет для любого модельного года.

Речь пойдет о дополнительных пружинах на задний мост SPRINGVAR. Почему этот вариант мне более всех зашел?

1. Это что-то новенькое – дополнительные пружины выбрал потому, что на барсо-рессорах я уже катал (жестко, очень), лист дополнительный вставлял (в принципе рабочий вариант, но установка дело не из простых), пружины от оки – тоже жестко, пневма – дорого. Проставки или серьги – проблему высоты попы решают, упругости нет.
2. Цена – данный вариант дешевле чем установка барсо-рессор, возможно дешевле чем подкидывания дополнительного листа (если делать в сервисе работа по установке дополнительного листа встанет не дешево), с пневмподвеской даже не сравниваем, проставки – возможно по стоимости столько же стоят., если с работой.
3. Простота установки – установка занимает от 2 часов, в зависимости от того, насколько ваши руки удачно расположились на вашем теле.

Данный комплект сделан специально для УАЗ, если кто думает, что ребята просто сделали кронштейны и подобрали от чего то пружины – это не так. Жесткость и другие параметры пружины специально подбирали чтобы добиться нужного результата, в этом огромный плюс данного решения, потому что оно продумано.

Ниже я опишу полученный от установки результат, а теперь инструкция по установке.

В один прекрасный день, вместе с Павлом Кабановым мы арендовали «гараж на час», чтобы он снял очередной блог про свой УАЗик, а я инструкцию по установке, потому что ее часто хотят видеть, а ее нет, а пружины расходятся приличным тиражом.

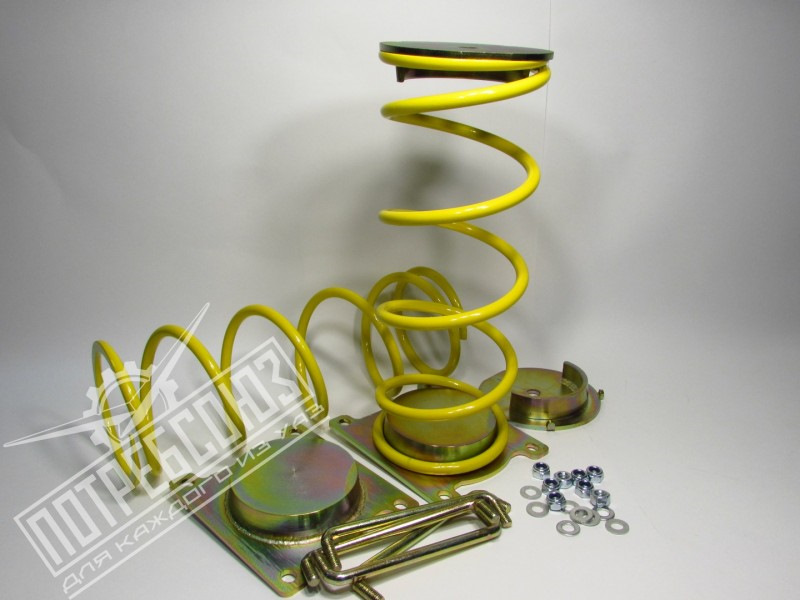

И так погнали. В коробке с пружинами содержится полный комплект для установки, потребуется только инструмент.

1. Для начала загоняем машину на яму (подъемник или просто залезаем под нее на коврике, у кого что есть). Наша задача максимально оторвать мост автомобиля от рамы: вывесить на подъемнике за раму, подставить домкрат в распор между мостом и рамой и на максимально возможный уровень поднять раму оперившись в мост или в рессору.

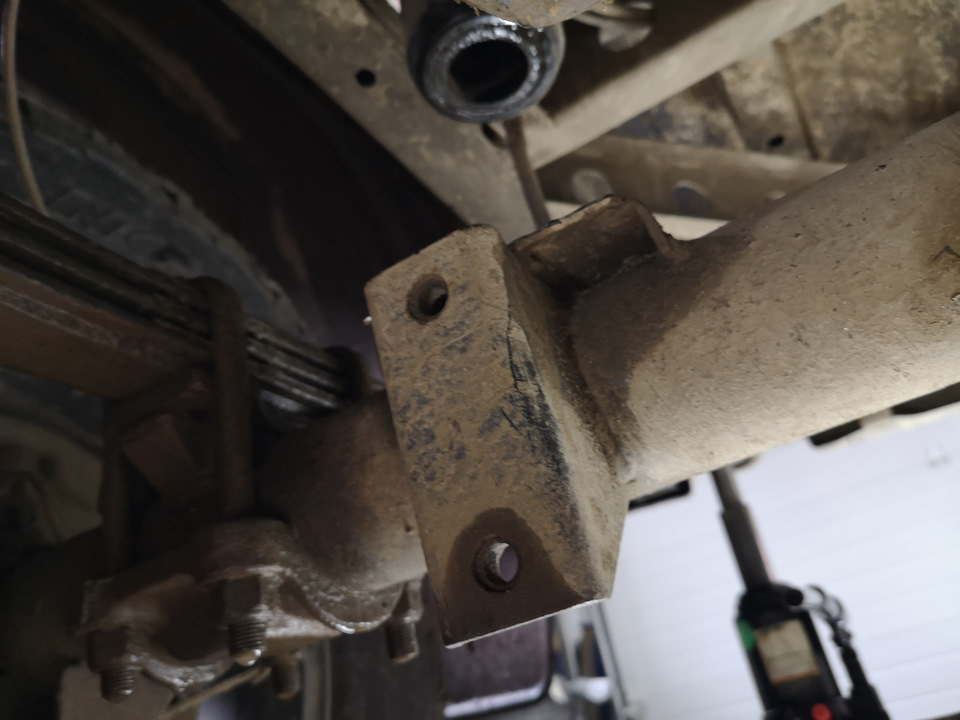

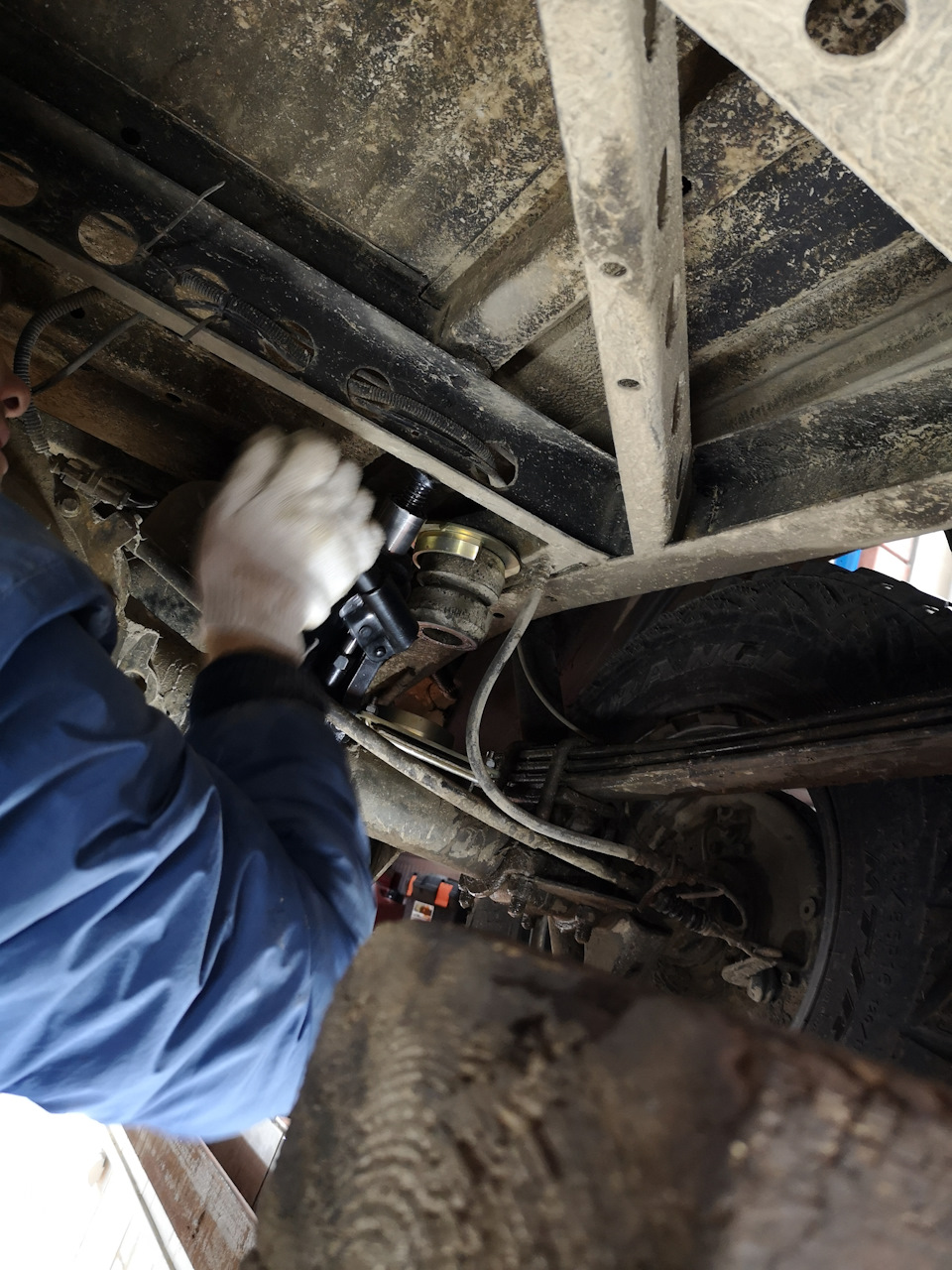

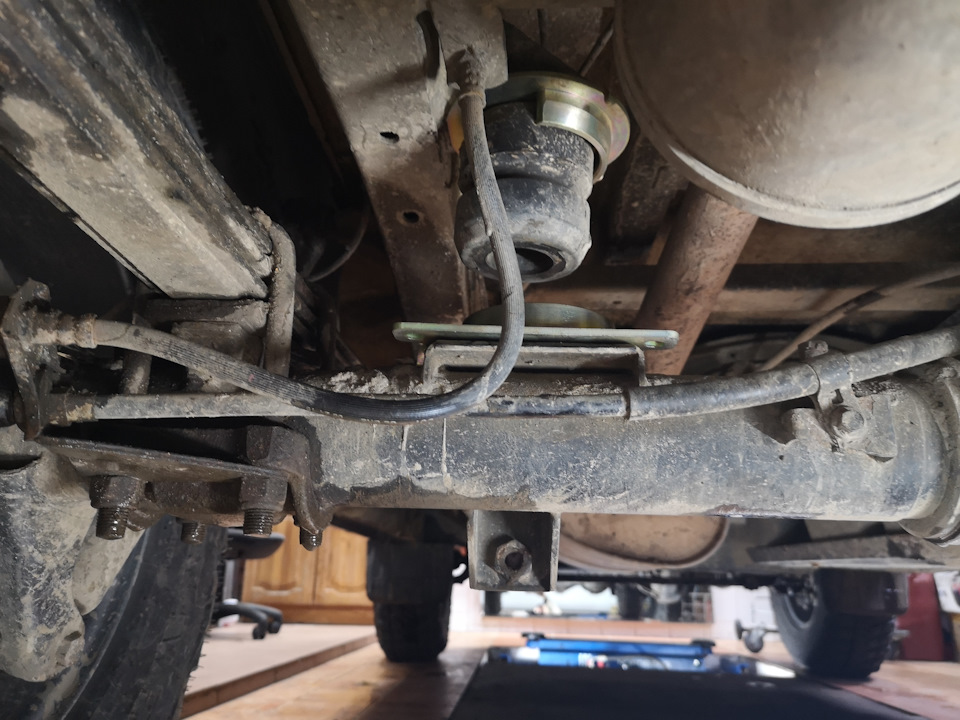

1. Следующий шаг (можно его и в первую очередь сделать) – открутить отбойник рессоры, затем установить верхнюю чашку пружины, она устанавливается между отбойником и рамой, прикручивается штатным болтом отбойника.

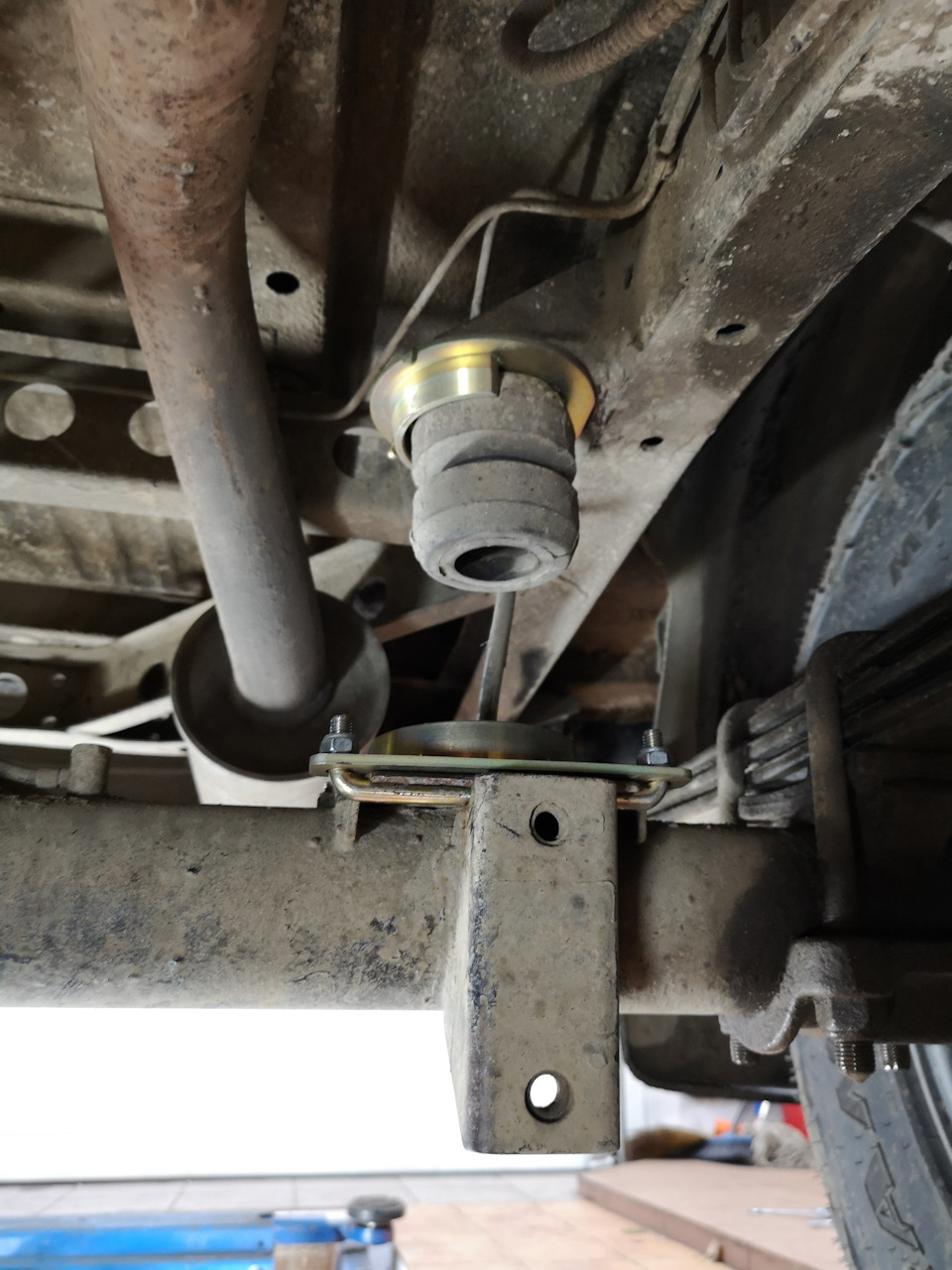

1. Шаг номер 3 – установка нижней чашки пружины (тут могут возникнуть сложности, не значительные). В комплекте с нижней площадкой идут скобы, которые фиксируют чашку пружины к площадке отбойника на мосту. На машинах до 2017 года закрепить площадку – элементарно. На машинах с 2017 года с задним стабилизатором надо будет постучать. Дело в том, что один из краев площадки под отбойник плотно прилегает к кронштейнам заднего стабилизатора.

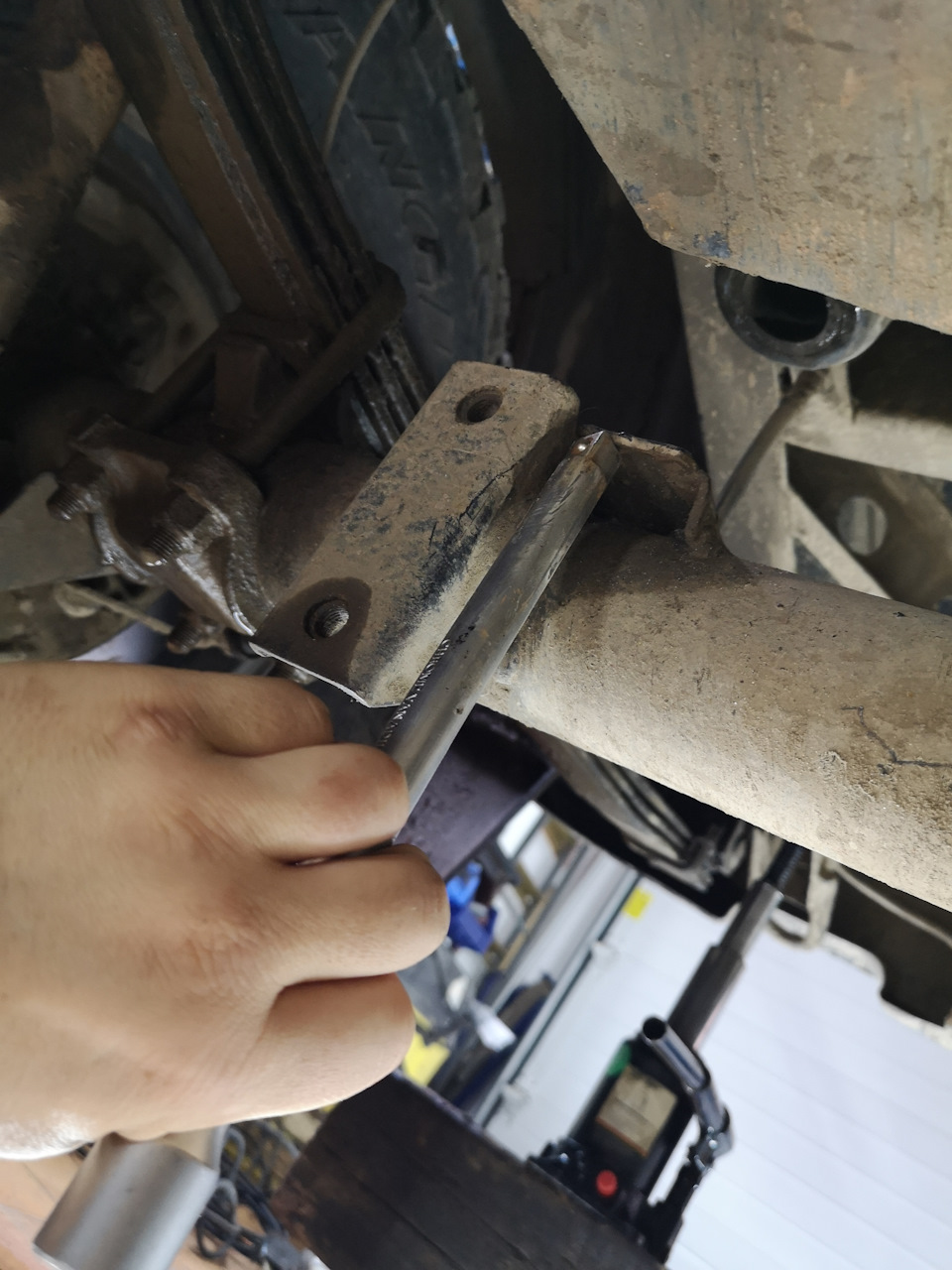

Для того, чтобы установить скобы не обходимо отогнуть этот край. Делается это ударами по кромке снизу, через выколотку или удлинитель (в нашем случае),

когда край отогнется на нужно расстояние продеваем скобу и молотком загибаем край обратно. Самая сложная часть позади.

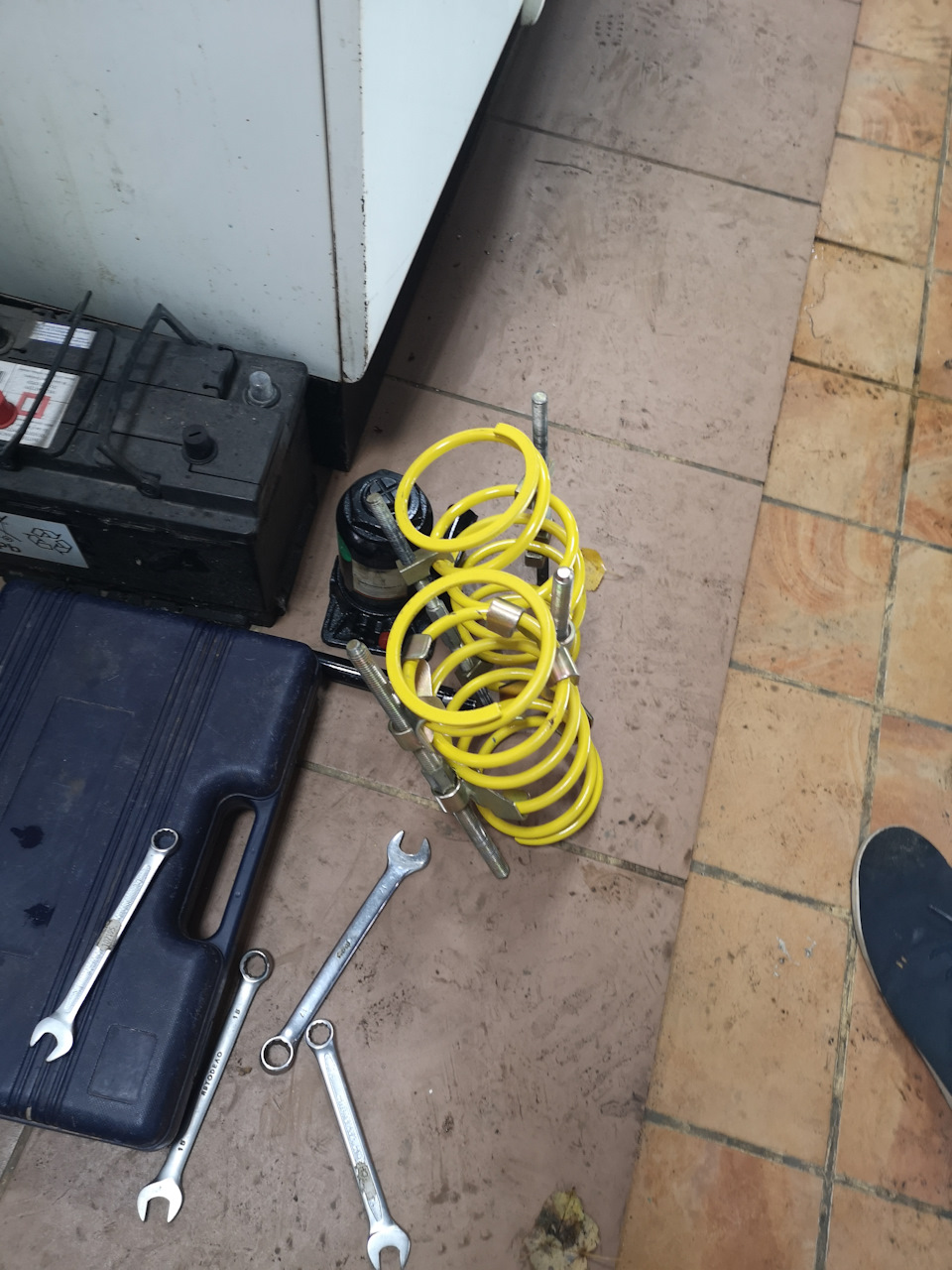

1. Теперь с помощью стяжек стягиваем максимально пружину, берем монтировки и с помощью грубой силы и такой-то матери запихиваем пружины на место.

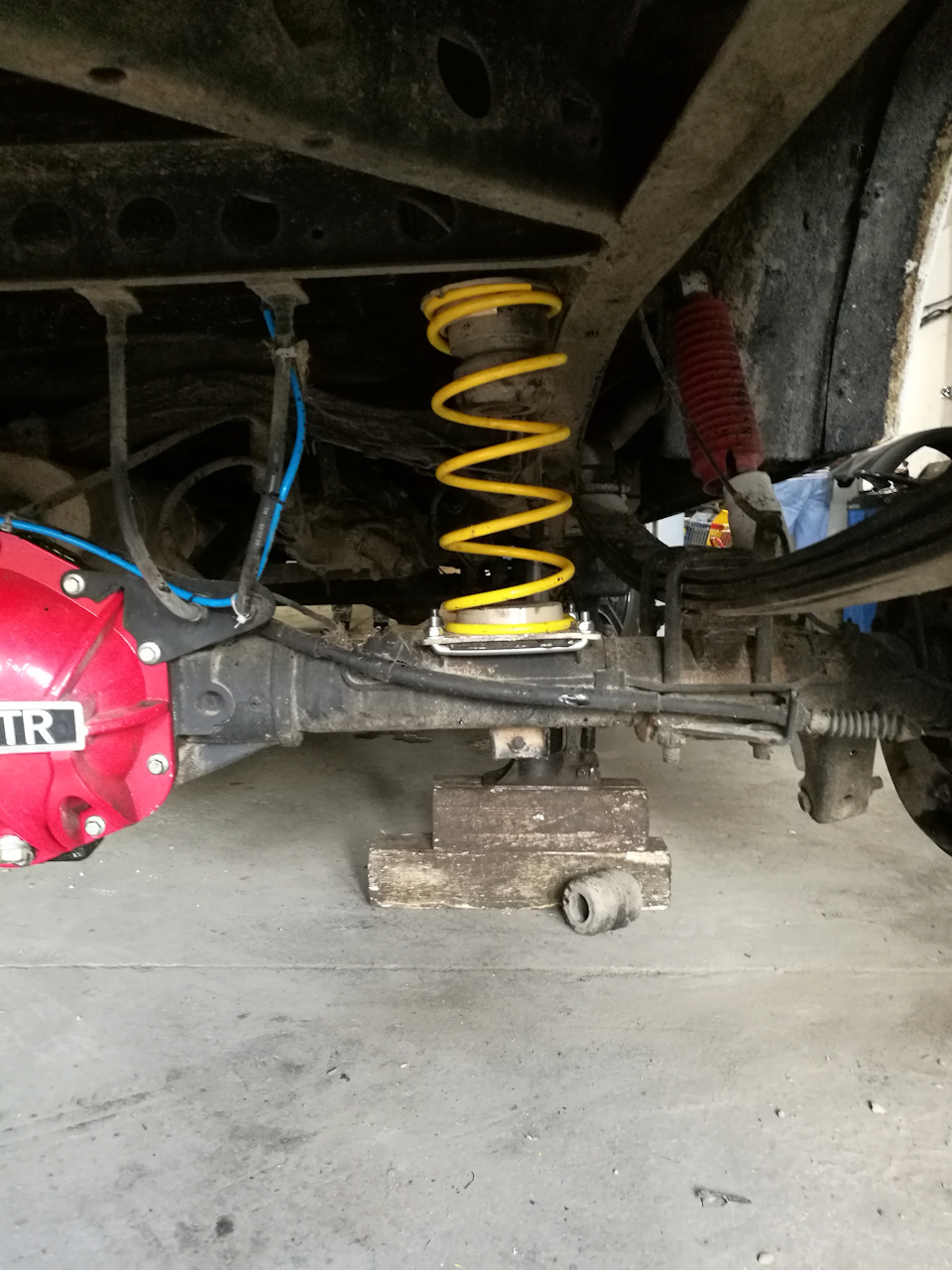

1. Все, вот такой, достаточно простой процесс, что является несомненным плюсом этого варианта. Думаю, всем по силам.

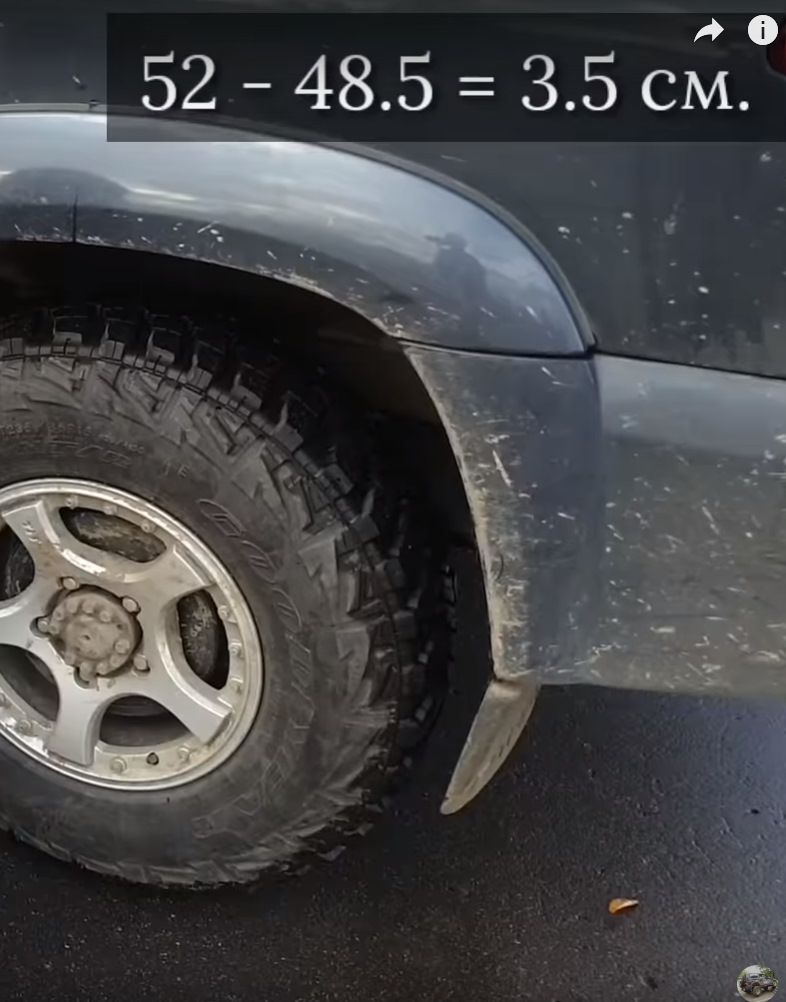

Результат +3,5 см!

После установки

Теперь о том, что все это дает. Лифт от 3 до 4см в зависимости от того, сколько всего прикручено к машине или в машине. Что не мало важно – новые ощущение от езды. Я бы их описал так: собранность и упругость не переходящая в жесткость. Результатом более чем доволен, за три года нет намеков на проседание, что тоже огромный плюс. Даже при очень большой загрузке по дороге с Анапы в Москву (4 человека, доверху набитый багажник), машина стояла ровно и сохраняла бодрый вид. Купить пружины – нажать СЮДА! Видео по установке будет ниже.

Источник: uazps.com

Замена пружин уаз патриот

Пружины для внедорожника УАЗ Патриот

Подвеска автомобиля — это тот элемент, который испытывает максимальные нагрузки в результате движения транспортного средства по дорожному полотну. Конструкция подвески включает в себя такие элементы, как пружины, которые выполняют функцию сглаживания неровностей дорожного покрытия. Пружины также способствуют увеличению дорожного просвета, что очень важно для автомобиля.

Внедорожник УАЗ Патриот, творение Ульяновского автозавода также оснащен пружинами передней подвески. Задняя подвеска имеет рессоры и амортизаторы, а пружины устанавливаются самостоятельно при желании владельца. За счет их наличия наблюдаются следующие улучшения:

• управляемость;
• комфортабельность;
• грузоподъемность.
• дорожный просвет

Но те пружины, которыми оснащается подвеска авто на заводе, не всегда соответствуют пожеланиям владельца автомобиля. Совершенно верно, стандартные — установлены только для отвода глаз, поэтому если есть желание получить от своего внедорожника нечто большее, тогда потребуется установить усиленные пружины в переднюю подвеску, и подходящие по характеристикам на задний мост. Именно об этом и пойдет речь в данном материале. Рассмотрим, как осуществляется замена пружин передней подвески, какие виды лучше поставить для внедорожника на задний мост и что представляют собой проставки подвески. На основании этих вопросов разъясним основные размеры, диаметры и прочие моменты, которые важно учитывать при установке изделий.

О том, какие виды пружин известны в природе, можно узнать из различных статей в интернете, мы же рассмотрим основных производителей этих изделий, которым следует доверять.

Фобос

Пружины марки «Фобос» для внедорожника УАЗ Патриот на сей момент считаются оптимальным и почти единственным решением, после монтажа которых, автомобиль становится не только выше, но также практически незаметно «глотает» дорожные ямы.

Компания «Фобос», которая занимается производством пружин из высококачественной стали, занимает первое место среди данных изделий. Фобос — это российская компания, но почему же внедорожники УАЗ Патриот не снабжаются такими изделиями с завода — остается загадкой. Итак, существует некая классификация пружин Фобос: +25, +30,+40, +50, +70 и +90. Что это означает? Эти цифры означают размеры, а точнее, их длину в сравнении с штатной.

Стандартные передние пружины преимущественно имеют длину равную 395 мм. Фобосы +50 имеют следующие характеристики:

• толщина прутка составляет 16 мм.
• высота изделия равна 445 мм.
• жесткость — 39,5 Н/мм.

При этом Фобос +50 состоит из 10,5 витков, при этом девять из них являются рабочими. Таким образом, Фобос +50 является наилучшим решением для внедорожника УАЗ Патриот, так как такие усиленные пружины действительно увеличивают клиренс и обеспечивают необходимую жесткость. После установки Фобосов +50 можно нагружать автомобиль, не переживая об амортизаторах и подвеске.

Стоимость изделий Фобос +50 составляет около 3000 рублей. Сумма довольно приличная, но результат можно увидеть на лицо и ощутить во время поездки.

Сравнение по длине

На фото изображены пружины Фобос +50 и стандартное заводское изделие, которое было извлечено с внедорожника УАЗ Патриот. Теперь вы видите, чем они отличаются. Поэтому если делать выбор по поводу этих деталей, то только Фобос +50.

Пружины от ОКИ и Нивы на УАЗ

Некоторые умельцы прибегают к установке на УАЗ Патриот пружин на задний мост от Оки и Нивы. Не будем сгущать краски и говорить, правильно это или нет, а только следует заметить, что любая нестандартная деталь может привести к необратимым последствиям, как бывает зачастую.

Итак, рассмотрим плюсы и минусы установки деталей от Оки и Нивы на УАЗ Патриот. Плюсы пружин от Оки на задний мост: смягчение ударов о неровности дороги и увеличение дорожного просвета. Но появились некоторые минусы, которых оказалось больше:

• начал сильнее прыгать зад автомобиля;
• увеличились крены;
• произошло выгибание рессор, что в результате отразилось на комфортности езды;
• появилась некая вибрация автомобиля, за счет увеличения угла функционирования крестовин.

Модернизация заднего моста УАЗ Патриот

Установка изделий от Нивы на задний мост также не дает особых плюсов для внедорожника УАЗ Патриот, так как они попросту не рассчитаны для него. Но решать, конечно же, как всегда, владельцу, но если уж и устанавливать, то только фирменные изделия.

Проставки

Проставки — это элементы, с помощью которых также осуществляется увеличение дорожного просвета и повышение жесткости. Но проставки нельзя установить как отдельную деталь без пружин, так как они именно на последних фиксируются. На сегодня известны различные проставки, которые могут монтироваться как в передней подвеске, так и в задней, в виде самостоятельного тюнинга.

Если вы установили пружины Фобос +50, то дополнять их с помощью проставок нет необходимости. А вот для стандартных пружин, просевших со временем, возможно проставки потребуются. При тюнинге автомобиля также потребуются проставки и под задний мост, если возникло желание дополнить заднюю подвеску и тем самым увеличить показатели.

Что выбрать: проставки или поменять пружины? Это выбор индивидуален для каждого, но следует заметить, что проставки значительно дешевле новых изделий, поэтому в целях экономии можно установить на переднюю подвеску или задний мост именно их.

Так выглядит проставка

Материалами, из которых изготавливаются проставки, являются:

Здесь преимущество следует отдать пластику, так как именно он способен справляться с задачами жесткости на должном уровне, и стоит совсем недорого.

К сведению! Перед принятием решения, следует также знать, что проставки оказывают негативное влияние на подвеску автомобиля, также страдает задний мост, рулевые тяги и валы ведущих колес.

Как осуществляется замена передних пружин на внедорожнике УАЗ Патриот, рассмотрим далее.

Замена

Замена передних пружин осуществляется в случае обнаружения их проседания или повреждения, а также, если запланирован тюнинг автомобиля.

Итак, замена осуществляется следующим образом:

Специальные стяжки пружин

1. Внедорожник устанавливается на ровную поверхность, фиксируются задние колеса башмаками, и включается ручной тормоз. Затем с помощью домкрата подвешивается передняя часть автомобиля, и извлекаются колеса.
2. Откручивается крепление амортизатора.
3. На пружину устанавливаются специальные стяжки, с помощью которых она сжимается.
4. Извлекается пружина.
5. Далее извлекается верхняя прокладка в комплекте с чашкой.
6. Теперь осуществляется замена изделия или дополнение его проставками. В итоге осуществляется установка деталей в порядке обратном снятию.

Замена не представляет собой особых трудностей, но обязательно необходимо приобрести стяжной ключ для пружин.

Немного о характеристиках

Размеры и диаметр прутка пружин — это основные характеристики изделия. Именно о том, какие размеры и диаметр имеют штатные изделия на УАЗ Патриот, представим ниже.

Для передней подвески диаметр и размеры изделия составляют:

• Внешний диаметр — 132 мм;
• Высота — 395 мм;
• Толщина прутка — 15 мм.

На данном этапе следует отметить, что главное — не замена пружины на внедорожнике, а правильный ее выбор. Удачного принятия решения!
