Замена мотора печки на ВАЗ 2110

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

Про каждый этап более подробно.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

  • Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
  • Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

  1. Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
  2. Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
  3. С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
  4. С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
  5. Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
  6. Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

  1. Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
  2. Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
  3. Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
  4. Данные устройства крепятся с помощью крепежных винтов и скоб.
  5. На кожухе печки находятся искомый моторчик, а также двигатель.
  6. Уберите защелки, после чего снимите движок с моторчиком.

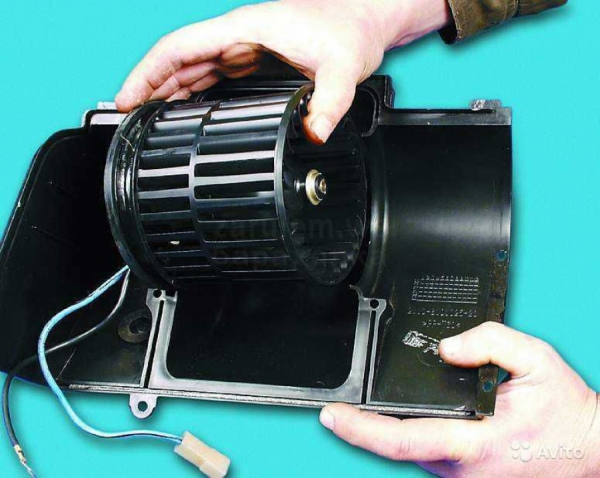

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

  • Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
  • Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
  • Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
  • Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Источник: luxvaz.ru

Как узнать неисправность и отремонтировать вентилятор печки ВАЗ-2110

На ВАЗ «десятого» семейства, к которым относится модель ВАЗ-2110, в систему отопления салона конструкторы внедрили систему автоматического управления отопителем (САУО), повышающую удобство использования печки.

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается.
САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Читать еще:  Прошивка эбу приора цена

Видео: Отопитель ВАЗ 2110; 11; 12. Устройство и принцип работы.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.


Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

  1. Демонтировать «жабо».
  2. Снять переднюю стенку ниши, в которой размещен отопитель.

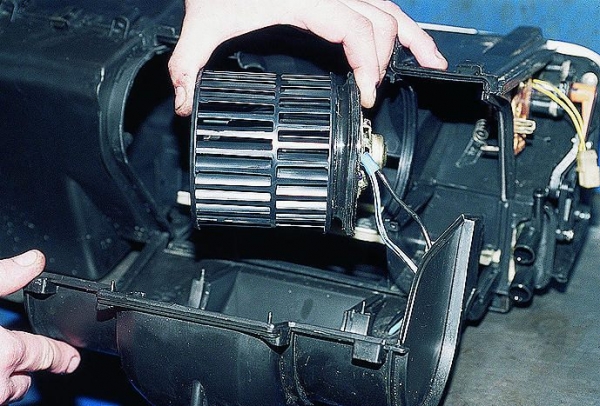

  3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
  4. Отсоединить от вентилятора проводку и извлечь его.
Читать еще:  Стойка передняя в сборе сааз цена

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

  • демонтируем «жабо» и переднюю стенку;
  • извлекаем воздушный фильтр;
  • откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
  • отсоединяем проводку;
  • извлекаем корпус фильтра вместе с вентилятором;
  • демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Видео: Замена моторчика печки (вентилятора отопителя) ВАЗ 2110, 2111 и 2112

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

  1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
  2. Снимаем опору.
  3. Выкручиваем винты крепления щеточного узла и снимаем его.
  4. Аккуратно выбиваем ротор.
  5. Очищаем элементы от пыли и грязи.
  6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
  7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
  8. Загибаем обратно края пластины.
  9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
  10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
  11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
  12. Ставим на место ротор.
  13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
  14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
  15. Устанавливаем опору вентилятора и крыльчатку.
  16. Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Источник: avtocity365.ru

Замена моторчика печки ВАЗ 2110 и ее разбор

Моторчик печки ваз 2110 старого образца

Достаточно часто владельцы переднеприводных машин ВАЗ жалуются на плохой нагрев печки. На ваз 2110 замена моторчика печки – дело известное.
В данной статье будет рассмотрено, что нужно на ваз 2110 для замены моторчика печки и как она проводится.

Причины неисправности

Замена моторчика печки ваз 2110

Как правило, существует множество причин подобной неисправности, к ним относят:

  • засорение шлаками от радиатора печки;
  • поломку мотора печки.

Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора.
Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.

Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.

Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха.
Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя, которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха.
Подобные неисправности легче всего выявляются в холодное время года. При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали.
К сведению, зимой пластик становится более хрупким.

Замена моторчика для печки на ваз 2110

Читать еще:  Как узнать кто производитель шин

Конечно, не функционирующая печка вызывает много проблем именно в зимний период. Если летом это не столь важно, то зимой будут запотевать окна.
Разобраться, в чём заключается причина можно при разборе системы обогрева машины.

Подготовительные работы

  • Сначала с аккумуляторной батареи снимается «массовая» клемма.

Замена моторчика на печке ваз 2110

  • Далее сливается охлаждающая жидкость с охлаждающей системы в подготовленную ёмкость.
  • Если подразумевается использование старого тосола, необходимо чтобы он отстоялся перед заливанием в охладительную систему двигателя.

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

  • Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
  • После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
  • Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
  • С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
  • Отопительные шланги отсоединяются. На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
  • Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
  • Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
  • После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами. Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
  • Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Замена моторчика печки ваз 2110

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.
Лучше купить новый электродвигатель.

Примечание!
Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.
Итак:

  • Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.
    После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
  • Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять.

  • После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

  • Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
  • Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.
    Также можно замазать герметиком места крепления шлангов с радиатором.
  • Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
  • На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.
