Ошибки Лада Гранта, p0030 ВАЗ

Коды ошибок P0030, P0031, P0032, P0036, P0037, P0038. ВАЗ и методы их устранения.

Коды ошибок P0030, P0031, P0032, P0036, P0037, P0038. ВАЗ и методы их устранения.

Ошибка 0030-обрыв цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила отсутствие нагрузки в цепи.
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.

Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «В» колодки проводки.

Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.

  1. Если напряжения на клемме «В» колодки проводки не присутствует – оборвана цепь питания нагревателя. Восстановить цепь.
  2. Если напряжения на клемме «D» колодки проводки присутствует, то если оно менее 1В то оборвана цепь управления нагревателем или неисправность контроллера. И если напряжение более 1В измеряем сопротивление между контактами «В» и «D» УДК.
  3. Если сопротивление более 1КОм то неисправен сам датчик, если менее 1 КОм то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0031-замыкание на массу цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на массу
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от контроллера, проверяем мультиметром сопротивление между контактом «48» колодки и массой.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если сопротивление менее 1Ом, то замыкание цепи управления на массу. Устранить замыкание..
  5. Если сопротивление более 1Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0032-замыкание на бортсеть цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на бортсеть.
  3. После возникновения неисправности прошло два драйв-цикла. Возможная причина появления ошибки 032-установка ДК другого типа.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «D» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «D» колодки проводки не присутствует – мультиметром проверяем сопротивление между контактами «B» и «D» УДК.
  5. Если напряжения на клемме «D» колодки проводки присутствует, то замыкание цепи управления на источник питания или неисправность контроллера.
  6. Если сопротивление более 7 Ом то неисправен контроллер, если менее 7 Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0036-обрыв цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила отсутствие нагрузки в цепи.
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от ДДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «В» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «B» колодки проводки не присутствует – оборвана цепь питания нагревателя. Восстановить цепь.
  5. Если напряжения на клемме «В» колодки проводки присутствует, то подключить мультиметр между контактом «D» колодки и массой. Если оно менее 1В то оборвана цепь управления нагревателем или неисправность контроллера. И если напряжение более 1В измеряем сопротивление между контактами «В» и «D» УДК.
  6. Если сопротивление более 1КОм то неисправен сам датчик, если менее 1 КОм то неисправен ЭБУ.
Читать еще:  Ошибка 0421 лансер 9, р0421 митсубиси

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0037-замыкание на массу цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на массу
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от контроллера, проверяем мультиметром сопротивление между контактом «28» и массой.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если сопротивление менее 1Ом, то замыкание цепи управления на массу. Устранить замыкание..
  5. Если сопротивление более 1Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0038-замыкание на бортсеть цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на бортсеть.
  3. После возникновения неисправности прошло два драйв-цикла. Возможная причина появления ошибки 038-установка ДК другого типа.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «D» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «D» колодки проводки не присутствует – мультиметром проверяем сопротивление между контактами «B» и «D» ДДК.
  5. Если напряжения на клемме «D» колодки проводки присутствует, то замыкание цепи управления на источник питания или неисправность контроллера.
  6. Если сопротивление более 7 Ом то неисправен контроллер, если менее 7 Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Источник: almarka.ru

Лада Гранта › Бортжурнал › Ошибка 0030-обрыв цепи управления нагревателя датчика кислорода до нейтрализатора. Ошибка 0134 – неактивна цепь УДК

Всем привет, такой вот подарочек решила подкинуть мне машина на новый год, ошибка 0030 и 0134 что расшифровывается как “Обрыв цепи управления нагревателя датчика кислорода до нейтрализатора” и “Неактивна цепь УДК”. Как выяснилось не все ошибки приводят к немедленному зажиганию индикатора “джеки чан”, в моём случае индикации не было, но машина стала кушать много бензина (13.5/100км) и подтупливать при ускорении.

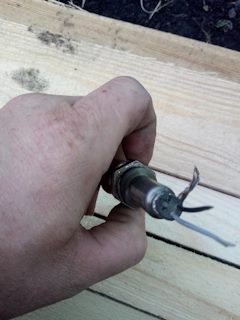

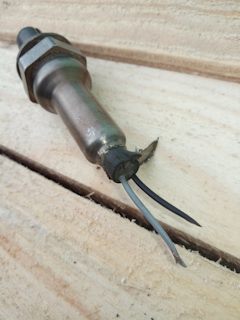

После продолжительных поисков был выявлен следующий косяк:

В итоге ошибок нет, всё работает как и прежде.

Чтобы сломя голову не бежать в магазин за новым датчиком кислорода, хочу показать как проверить работоспособность нагревательного элемента старого ДК:

Цена вопроса: 0 ₽ Пробег: 50 000 км

Лада Гранта 2012, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Гранта, 2020

Лада Гранта, 2019

Лада Гранта, 2015

Лада Гранта, 2020

Комментарии 16

У меня тоже такие же ошибки были. По вышеуказанному совету решил прозвонить. Не звонилось никак. Возился полчаса, а оказалось точно такой же разьем у другого датчика и мастера, которые мне снимали моторный блок их перепутали. Переставил и все ок!

Читать еще:  Ошибка 8 ВАЗ 2112 16 клапанов

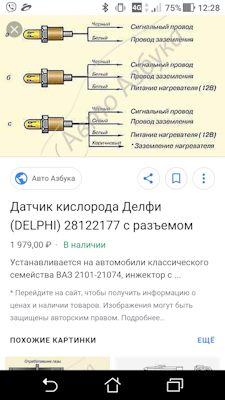

Не подскажите распиновку проводов датчика кислорода delphi 28122177.
Остались только два провода, черный и серый, два заподлицо оторваны с разьёмом(оторванные звонятся Цешкой)

Если те что оторваны звонятся, то скорее всего это и есть нагреватель, а два других сигнальные.

Не подскажите распиновку проводов датчика кислорода delphi 28122177.
Остались только два провода, черный и серый, два заподлицо оторваны с разьёмом(оторванные звонятся Цешкой)

Нагреватель полярности не имеет, как я понимаю.
Если сигнальные перепутаю, какие последствия?

Нагреватель не имеет полярности, а если сигнальные перепутать, просто не будет работать, но ничего не испортится.

Спасибо за ликбез.

Привет! Вот и меня настигла эта участь. Горят две ошибки:

P0030: HO2S Heater Control Circuit (Bank 1 Sensor 1)
P0036: HO2S Heater Control Circuit (Bank 1 Sensor 2)

1. Замерял напряжение на колодке проводки (масса с двигателя и плюс с контакта “В”). 12в приходят на оба жгута;
2. Замерял напряжение между выводами А и С, оно было 0,32в;
3. Оба датчика не звонятся на сопротивление между контактами B и D. Мультиметр показывает “0”. В магазине прозванивал такой же датчик и сопротивление “плавало”: при подключени выдавало сразу 32 Ома и постепенно опускалось до 9,6 Ом. Так и должно быть?

Неужели вышли из строя оба датчика сразу? И второй пункт смущает. Судя по книжке, напряжение должно быть 0,43 — 0,47. У меня же оно 0,32. Проблема еще и в ЭБУ?

День добрый, если между выводами B и D датчика, бесконечное, сопротивление либо “0”, то нагреватель датчика кислорода мёртв.
То что прозвонили в магазине, то это видимо мультиметр неисправный, сопротивление нагревателя ДК в пределах 10…40Ом и при измерении никуда не плывёт.
На счёт того могли ли выйди из строя оба датчика сразу, возможно конечно, но маловероятно.
0.43-0.47 это опорное напряжение ДК то что у вас 0,32 такое тоже может быть, в любом случае это не связанно с ошибкой нагревателя.

Спасибо огромное за ответ! Пришел к выводу, что проще мне к диагносту съездить толковому… Проверят все датчики, проводку и сам ЭБУ. Хоть картина будет полная.

Т.е. Если датчик целый, проводка целая, то это ЭБУ. В ЭБУ летит какой то контроллер?
У меня сейчас такая же проблема. Думал, что прошили криво. Проблема в том, что перед прошивкой уже была данная ошибка, поэтому пока агульно не лезу в бычку. При этом машина работает очень хорошо, воздух на холостых 8,5-10,6 л/час, расход в смешаном цикле режима “нон стоп под сраку” 9 литров/100км, а Джеки неустанно машет факелом, сцка…

На счёт ЭБУ не скажу, по логике вещей ДК должен быть подключен к компаратору или АЦП в составе ЭБУ, но это уже совсем другая область знаний))

Источник: www.drive2.ru

Ошибка P0030 — Нагреватель датчика кислорода 1, банк 1 — неисправность электрической цепи

Определение кода ошибки P0030

Ошибка P0030 указывает на неисправность электрической цепи нагревателя датчика кислорода 1 (банк 1).

Что означает ошибка P0030

Ошибка P0030 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в цепи нагревателя датчика кислорода 1 (банк 1). ECM автомобиля использует датчик кислорода для контроля содержания кислорода в выхлопных газах автомобиля. ECM использует сигнал, полученный от датчика кислорода, для регулирования соотношения топлива и воздуха в смеси двигателя. Самое оптимальное соотношение воздуха и топлива в смеси, подаваемой в цилиндры двигателя, составляет 14,7:1. Именно такое соотношение необходимо для достижения максимальной мощности двигателя и оптимального расхода топлива.

Читать еще:  Ошибки на ауди А4 — epc что это Audi a4

Нагреватель датчика кислорода используется для нагрева внутренних компонентов датчика кислорода для обеспечения более быстрой обратной связи с ECM автомобиля. Это необходимо для снижения выбросов вредных веществ с отработавшими газами автомобиля при запуске двигателя, особенно если двигатель запускается в холодном состоянии.

Причины возникновения ошибки P0030

Ошибка P0030 появится, если ECM автомобиля обнаружит слишком низкое или слишком высокое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи нагревателя датчика кислорода 1 (банк 1), что, в свою очередь, указывает на короткое замыкание или обрыв соответствующих электрических проводов.

В редких случаях проблема может заключаться в неисправности модуля управления двигателем (ECM).

Каковы симптомы ошибки P0030?

  • При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности.
  • Если нагреватель датчика кислорода выйдет из строя, ECM автомобиля может не получать обратной связи от датчика кислорода в течение первых 2–5 минут работы двигателя.
  • Это приведет к тому, что ECM автомобиля не сможет регулировать соотношение топлива и воздуха в смеси двигателя надлежащим образом до устранения неисправности.

Как механик диагностирует ошибку P0030?

Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0030 снова. Если код ошибки появится снова, механик визуально осмотрит подогреваемый датчик кислорода на наличие повреждений, а также проверит заземление и измерит напряжение на датчике.

После этого механик тщательно проверит соответствующие электрические провода, которые могли повредиться вследствие чрезмерного нагрева из-за высокой температуры выхлопных газов.

Частые ошибки при диагностировании кода P0030

  • Поспешная замена подогреваемого датчика кислорода без предварительной проверки соответствующих электрических проводов
  • Пренебрежение проверкой заземления, а также того, поступает ли напряжение (12 вольт) на датчик кислорода
  • Пренебрежение проверкой разъема подогреваемого датчика кислорода

Насколько серьезной является ошибка P0030?

При появлении ошибки P0030 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Выход из строя подогреваемого датчика кислорода может привести к тому, что ECM автомобиля не сможет регулировать соотношение топлива и воздуха в смеси двигателя надлежащим образом Двигатель автомобиля может работать неустойчиво. Также возможно увеличение расхода топлива и повреждение других компонентов автомобиля. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Часто если индикатор Check Engine загорается сразу после запуска двигателя, систему OBD-II можно перезапустить и автомобиль продолжит работать нормально.

Какой ремонт может исправить ошибку P0030?

Для устранения ошибки P0030 может потребоваться:

  • Очистка кодов ошибок с памяти ECM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0030 снова
  • Замена подогреваемого датчика кислорода 1 (банк 1)
  • Ремонт или замена электрических проводов или разъема подогреваемого датчика кислорода 1 (банк 1)
  • Замена предохранителя в цепи нагревателя датчика кислорода 1 (банк 1)
  • В редких случаях, замена модуля управления двигателем (ECM)

Дополнительные комментарии для устранения ошибки P0030

Многие автомобили с большим пробегом (как правило, более 150 000 километров) имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске двигателя или длительной нагрузке на трансмиссию. Часто если загорается индикатор Check Engine, но автомобиль продолжает работать нормально, систему OBD-II можно перезапустить и проблема будет решена. Именно поэтому важно проверять наличие кода ошибки с помощью сканера и очищать код с памяти компьютера перед выполнением каких-либо ремонтных работ.

Нужна помощь с кодом ошибки P0030?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Источник: carchek.ru

Ссылка на основную публикацию

Ошибки Лада Гранта, p0030 ВАЗ

Коды ошибок P0030, P0031, P0032, P0036, P0037, P0038. ВАЗ и методы их устранения.

Коды ошибок P0030, P0031, P0032, P0036, P0037, P0038. ВАЗ и методы их устранения.

Ошибка 0030-обрыв цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила отсутствие нагрузки в цепи.
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.

Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «В» колодки проводки.

Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.

  1. Если напряжения на клемме «В» колодки проводки не присутствует – оборвана цепь питания нагревателя. Восстановить цепь.
  2. Если напряжения на клемме «D» колодки проводки присутствует, то если оно менее 1В то оборвана цепь управления нагревателем или неисправность контроллера. И если напряжение более 1В измеряем сопротивление между контактами «В» и «D» УДК.
  3. Если сопротивление более 1КОм то неисправен сам датчик, если менее 1 КОм то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0031-замыкание на массу цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на массу
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от контроллера, проверяем мультиметром сопротивление между контактом «48» колодки и массой.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если сопротивление менее 1Ом, то замыкание цепи управления на массу. Устранить замыкание..
  5. Если сопротивление более 1Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0032-замыкание на бортсеть цепи управления нагревателя датчика кислорода до нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на бортсеть.
  3. После возникновения неисправности прошло два драйв-цикла. Возможная причина появления ошибки 032-установка ДК другого типа.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «D» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «D» колодки проводки не присутствует – мультиметром проверяем сопротивление между контактами «B» и «D» УДК.
  5. Если напряжения на клемме «D» колодки проводки присутствует, то замыкание цепи управления на источник питания или неисправность контроллера.
  6. Если сопротивление более 7 Ом то неисправен контроллер, если менее 7 Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0036-обрыв цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила отсутствие нагрузки в цепи.
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от ДДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «В» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «B» колодки проводки не присутствует – оборвана цепь питания нагревателя. Восстановить цепь.
  5. Если напряжения на клемме «В» колодки проводки присутствует, то подключить мультиметр между контактом «D» колодки и массой. Если оно менее 1В то оборвана цепь управления нагревателем или неисправность контроллера. И если напряжение более 1В измеряем сопротивление между контактами «В» и «D» УДК.
  6. Если сопротивление более 1КОм то неисправен сам датчик, если менее 1 КОм то неисправен ЭБУ.
Читать еще:  Ошибка 89 приора на панели, 0 789е 4

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0037-замыкание на массу цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на массу
  3. После возникновения неисправности прошло два драйв-цикла.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от контроллера, проверяем мультиметром сопротивление между контактом «28» и массой.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если сопротивление менее 1Ом, то замыкание цепи управления на массу. Устранить замыкание..
  5. Если сопротивление более 1Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ошибка 0038-замыкание на бортсеть цепи управления нагревателя датчика кислорода после нейтрализатора.

Ошибка заносится в память ЭБУ при следующих условиях:

  1. Двигатель работает
  2. Система самодиагностики ЭБУ определила на выходе замыкание на бортсеть.
  3. После возникновения неисправности прошло два драйв-цикла. Возможная причина появления ошибки 038-установка ДК другого типа.
  1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.
  2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от УДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «D» колодки проводки.
  3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.
  4. Если напряжения на клемме «D» колодки проводки не присутствует – мультиметром проверяем сопротивление между контактами «B» и «D» ДДК.
  5. Если напряжения на клемме «D» колодки проводки присутствует, то замыкание цепи управления на источник питания или неисправность контроллера.
  6. Если сопротивление более 7 Ом то неисправен контроллер, если менее 7 Ом то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Источник: almarka.ru

Лада Гранта › Бортжурнал › Ошибка 0030-обрыв цепи управления нагревателя датчика кислорода до нейтрализатора. Ошибка 0134 – неактивна цепь УДК

Всем привет, такой вот подарочек решила подкинуть мне машина на новый год, ошибка 0030 и 0134 что расшифровывается как “Обрыв цепи управления нагревателя датчика кислорода до нейтрализатора” и “Неактивна цепь УДК”. Как выяснилось не все ошибки приводят к немедленному зажиганию индикатора “джеки чан”, в моём случае индикации не было, но машина стала кушать много бензина (13.5/100км) и подтупливать при ускорении.
После продолжительных поисков был выявлен следующий косяк:

В итоге ошибок нет, всё работает как и прежде.

Чтобы сломя голову не бежать в магазин за новым датчиком кислорода, хочу показать как проверить работоспособность нагревательного элемента старого ДК:

Цена вопроса: 0 ₽ Пробег: 50 000 км

Лада Гранта 2012, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Гранта, 2020

Лада Гранта, 2019

Лада Гранта, 2015

Лада Гранта, 2020

Комментарии 16

У меня тоже такие же ошибки были. По вышеуказанному совету решил прозвонить. Не звонилось никак. Возился полчаса, а оказалось точно такой же разьем у другого датчика и мастера, которые мне снимали моторный блок их перепутали. Переставил и все ок!

Читать еще:  Горит чек после замены ремня ГРМ

Не подскажите распиновку проводов датчика кислорода delphi 28122177.
Остались только два провода, черный и серый, два заподлицо оторваны с разьёмом(оторванные звонятся Цешкой)

Если те что оторваны звонятся, то скорее всего это и есть нагреватель, а два других сигнальные.

Не подскажите распиновку проводов датчика кислорода delphi 28122177.
Остались только два провода, черный и серый, два заподлицо оторваны с разьёмом(оторванные звонятся Цешкой)

Нагреватель полярности не имеет, как я понимаю.
Если сигнальные перепутаю, какие последствия?

Нагреватель не имеет полярности, а если сигнальные перепутать, просто не будет работать, но ничего не испортится.

Спасибо за ликбез.

Привет! Вот и меня настигла эта участь. Горят две ошибки:

P0030: HO2S Heater Control Circuit (Bank 1 Sensor 1)
P0036: HO2S Heater Control Circuit (Bank 1 Sensor 2)

1. Замерял напряжение на колодке проводки (масса с двигателя и плюс с контакта “В”). 12в приходят на оба жгута;
2. Замерял напряжение между выводами А и С, оно было 0,32в;
3. Оба датчика не звонятся на сопротивление между контактами B и D. Мультиметр показывает “0”. В магазине прозванивал такой же датчик и сопротивление “плавало”: при подключени выдавало сразу 32 Ома и постепенно опускалось до 9,6 Ом. Так и должно быть?

Неужели вышли из строя оба датчика сразу? И второй пункт смущает. Судя по книжке, напряжение должно быть 0,43 — 0,47. У меня же оно 0,32. Проблема еще и в ЭБУ?

День добрый, если между выводами B и D датчика, бесконечное, сопротивление либо “0”, то нагреватель датчика кислорода мёртв.
То что прозвонили в магазине, то это видимо мультиметр неисправный, сопротивление нагревателя ДК в пределах 10…40Ом и при измерении никуда не плывёт.
На счёт того могли ли выйди из строя оба датчика сразу, возможно конечно, но маловероятно.
0.43-0.47 это опорное напряжение ДК то что у вас 0,32 такое тоже может быть, в любом случае это не связанно с ошибкой нагревателя.

Спасибо огромное за ответ! Пришел к выводу, что проще мне к диагносту съездить толковому… Проверят все датчики, проводку и сам ЭБУ. Хоть картина будет полная.

Т.е. Если датчик целый, проводка целая, то это ЭБУ. В ЭБУ летит какой то контроллер?
У меня сейчас такая же проблема. Думал, что прошили криво. Проблема в том, что перед прошивкой уже была данная ошибка, поэтому пока агульно не лезу в бычку. При этом машина работает очень хорошо, воздух на холостых 8,5-10,6 л/час, расход в смешаном цикле режима “нон стоп под сраку” 9 литров/100км, а Джеки неустанно машет факелом, сцка…

На счёт ЭБУ не скажу, по логике вещей ДК должен быть подключен к компаратору или АЦП в составе ЭБУ, но это уже совсем другая область знаний))

Источник: www.drive2.ru

Ошибка P0030 — Нагреватель датчика кислорода 1, банк 1 — неисправность электрической цепи

Определение кода ошибки P0030

Ошибка P0030 указывает на неисправность электрической цепи нагревателя датчика кислорода 1 (банк 1).

Что означает ошибка P0030

Ошибка P0030 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в цепи нагревателя датчика кислорода 1 (банк 1). ECM автомобиля использует датчик кислорода для контроля содержания кислорода в выхлопных газах автомобиля. ECM использует сигнал, полученный от датчика кислорода, для регулирования соотношения топлива и воздуха в смеси двигателя. Самое оптимальное соотношение воздуха и топлива в смеси, подаваемой в цилиндры двигателя, составляет 14,7:1. Именно такое соотношение необходимо для достижения максимальной мощности двигателя и оптимального расхода топлива.

Читать еще:  Ошибка 8 ВАЗ 2112 16 клапанов

Нагреватель датчика кислорода используется для нагрева внутренних компонентов датчика кислорода для обеспечения более быстрой обратной связи с ECM автомобиля. Это необходимо для снижения выбросов вредных веществ с отработавшими газами автомобиля при запуске двигателя, особенно если двигатель запускается в холодном состоянии.

Причины возникновения ошибки P0030

Ошибка P0030 появится, если ECM автомобиля обнаружит слишком низкое или слишком высокое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи нагревателя датчика кислорода 1 (банк 1), что, в свою очередь, указывает на короткое замыкание или обрыв соответствующих электрических проводов.

В редких случаях проблема может заключаться в неисправности модуля управления двигателем (ECM).

Каковы симптомы ошибки P0030?

  • При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности.
  • Если нагреватель датчика кислорода выйдет из строя, ECM автомобиля может не получать обратной связи от датчика кислорода в течение первых 2–5 минут работы двигателя.
  • Это приведет к тому, что ECM автомобиля не сможет регулировать соотношение топлива и воздуха в смеси двигателя надлежащим образом до устранения неисправности.

Как механик диагностирует ошибку P0030?

Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0030 снова. Если код ошибки появится снова, механик визуально осмотрит подогреваемый датчик кислорода на наличие повреждений, а также проверит заземление и измерит напряжение на датчике.

После этого механик тщательно проверит соответствующие электрические провода, которые могли повредиться вследствие чрезмерного нагрева из-за высокой температуры выхлопных газов.

Частые ошибки при диагностировании кода P0030

  • Поспешная замена подогреваемого датчика кислорода без предварительной проверки соответствующих электрических проводов
  • Пренебрежение проверкой заземления, а также того, поступает ли напряжение (12 вольт) на датчик кислорода
  • Пренебрежение проверкой разъема подогреваемого датчика кислорода

Насколько серьезной является ошибка P0030?

При появлении ошибки P0030 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Выход из строя подогреваемого датчика кислорода может привести к тому, что ECM автомобиля не сможет регулировать соотношение топлива и воздуха в смеси двигателя надлежащим образом Двигатель автомобиля может работать неустойчиво. Также возможно увеличение расхода топлива и повреждение других компонентов автомобиля. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Часто если индикатор Check Engine загорается сразу после запуска двигателя, систему OBD-II можно перезапустить и автомобиль продолжит работать нормально.

Какой ремонт может исправить ошибку P0030?

Для устранения ошибки P0030 может потребоваться:

  • Очистка кодов ошибок с памяти ECM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0030 снова
  • Замена подогреваемого датчика кислорода 1 (банк 1)
  • Ремонт или замена электрических проводов или разъема подогреваемого датчика кислорода 1 (банк 1)
  • Замена предохранителя в цепи нагревателя датчика кислорода 1 (банк 1)
  • В редких случаях, замена модуля управления двигателем (ECM)

Дополнительные комментарии для устранения ошибки P0030

Многие автомобили с большим пробегом (как правило, более 150 000 километров) имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске двигателя или длительной нагрузке на трансмиссию. Часто если загорается индикатор Check Engine, но автомобиль продолжает работать нормально, систему OBD-II можно перезапустить и проблема будет решена. Именно поэтому важно проверять наличие кода ошибки с помощью сканера и очищать код с памяти компьютера перед выполнением каких-либо ремонтных работ.

Нужна помощь с кодом ошибки P0030?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Источник: carchek.ru

Ссылка на основную публикацию
Adblock
detector
