Шкода октавия где находятся предохранители
Skoda Octavia Бурый 🐻медведь 🍯 › Бортжурнал › Предохранители и их назначение, Шкода Октавия А5 FL
Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.
Перед заменой любого предохранителя выключаем зажигание!
Снимаем крышку отверткой. Внутри для удобства лежит пинцет.
В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.
Обозначение в цветах
Цвет Макс. сила тока в амперах
светло-коричневый 5
тёмно-коричневый 7,5
красный 10
синий 15
жёлтый 20
белый 25
зелёный 30
оранжевый 40
красный 50
Назначение предохранителей в передней панели
№ Потребитель
1 Диагностический разъём, блок управления двигателя, топливный насос
2 Блок управления ABS, ESC
3 Подушки безопасности
4 Отопление, климатическая установка, фонари заднего хода
5 Блок управления корректора фар
6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7-11 Не используется
12 Блок управления центрального замка
13 Диагностический разъём, переключатель освещения
14 Блок управления АКП, блокировка селектора
15 Блок управления бортовой сети – плафоны освещения салона
16 Climatronic
17 Не используется
18 Стеклоочиститель заднего стекла
19 Блок управления распознания прицепа
20 Не используется
21 Адаптивное освещение, левая и правая стороны
22 Вентилятор Climatronic
23 Стеклоподъёмники передних дверей
24 Прикуриватель
25 Обогрев заднего стекла, автономный отопитель и вентилятор
26 Розетка в багажном отсеке
27 Топливный насос, форсунки (дизельного двигателя)
28 Головное устройство
29 Блок управления двигателя, обогрев вентиляции картера
30 Блок управления АКП, Haldex
31 Вакуумный насос
32 Стеклоподъёмники задних дверей
33 Электропривод подъёмно-сдвижного люка
34 Блок управления системы «Комфорт»
35 Сигнал тревоги
36 Омыватель фар
37 Передние сиденья с обогревом
38 Обогреваемые задние сиденья
39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40 Вентилятор отопителя и климатической установки
41-42 Не используется
43-45 Тягово-сцепное устройство
46 Подогрев сидений
47 Автономный отопитель и вентиляция
48 Телефон
49 Переключатель освещения
Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ
№ Потребитель
F1 Не используется
F2 Блок управления АКП
F3 Измерительный провод
F4 Клапаны ABS
F5 Блок управления АКП
F6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
F7 Питание клеммы 15, стартер
F8 Головное устройство
F9 Не используется
F10 Блок управления двигателя
F11 Блок управления автономного отопителя и вентиляции
F12 Блок управления шины данных
F13 Блок управления двигателя
F14 Зажигание
F15 Лямбда-зонд, система предварительного накаливания
F16 Блок управления бортовой сети, правая фара, правый задний фонарь
F17 Звуковой сигнал
F18 Усилитель цифрового процессора звукового сигнала
F19 Стеклоочиститель лобового стекла
F20 Насос системы охлаждения, клапан дозирования топлива
F21 Лямбда-зонд
F22 Выключатель педали сцепления, выключатель педали тормоза
F23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления
F24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
F25 Насос ABS
F26 Блок управления бортовой сети, левая фара, левый задний фонарь
F27 Насос вторичного воздуха, система предварительного накаливания
F28 Не используется
F29 Питание клеммы 30
F30 Клемма Xa)
Нюансы при замене предохранителей:
— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.
— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.
— всегда с собой нужно возить запас предохранителей.
— один потребитель электроэнергии может защищаться несколькими предохранителями.
— один предохранитель может защищать цепи нескольких электрических потребителей.
— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаются
после спада нагрузки.
Всем удачи, спасибо, что до читали.
Источник: www.drive2.ru
Предохранители на Skoda Octavia A5
Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.
Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Цветовая маркировка предохранителей
| Цвет | Сила тока, А |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| оранжевый | 40 |
| красный | 50 |
Блок предохранителей в салоне
Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Схема предохранителей в салоне:
Назначение предохранителей в салоне:
| № | Сила тока, А | Потребитель |
|---|---|---|
| 1 | 10 | Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5 | Блок управления ABS, ESP |
| 3 | 5 | Подушки безопасности |
| 4 | 5 | Обогреватель, климатическая установка, фонари заднего хода |
| 5 | 5 | Электрокорректор света фар |
| 6 | 5 | Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | – | Не используется |
| 10 | – | Не используется |
| 11 | – | Не используется |
| 12 | 10 | Блок управления центральным замком |
| 13 | 10 | Блок управления наружным освещением, стоп-сигналы |
| 14 | 5 | Блок управления АКПП, блокировка селектора |
| 15 | 7.5 | Блок управления освещением салона |
| 16 | 10 | Климат-контроль |
| 17 | – | Не используется |
| 18 | 5 | Датчики системы помощи при парковке |
| 19 | 5 | Блок управления тягово-сцепным устройством |
| 20 | 5 | Система помощи при трогании в подъем |
| 21 | – | Не используется |
| 22 | 40 | Вентилятор климат-контроля |
| 23 | 30 | Стеклоподъемники передних дверей |
| 24 | 25 | Прикуриватель |
| 25 | 25, 30 | Обогрев заднего стекла, дополнительный отопитель |
| 26 | 20 | Розетка в багажном отсеке |
| 27 | 15 | Реле топливного насоса, форсунки |
| 28 | – | Дополнительное оборудование |
| 29 | 10 | Блок управления двигателем |
| 30 | 20 | Блок управления АКПП |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Стеклоподъемники задних дверей |
| 33 | 25 | Электропривод люка крыши |
| 34 | 20 | Блок управления функциями комфорта |
| 35 | 5 | Охранная сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 20 | Подогрев передних сидений |
| 38 | 30 | Подогрев задних сидений |
| 39 | – | Не используется |
| 40 | 40 | Вентилятор системы отопления |
| 41 | 15 | Стеклоочиститель окна двери багажника |
| 42 | 15 | Стеклоомыватель лобового стекла |
| 43 | 15 | Тягово-сцепное устройство |
| 44 | 20 | Тягово-сцепное устройство |
| 45 | 15 | Тягово-сцепное устройство |
| 46 | 5 | Обогрев жиклеров стеклоомывателей |
| 47 | 5 | Реле дополнительного отопителя |
| 48 | – | Не используется |
| 49 | 5 | Переключатель освещения |
Предохранители и реле в моторном отсеке
Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
Источник: www.octavia-avto.ru
Skoda Octavia 1,8 tsi turbo snail › Logbook › Расположение и назначение предохранителей в Октахе а5 ФЛ
Добрый день.
Вдогонку к предыдущему посту полезная информация по предохранителям:
Расположение блоков:их 2 один под капотом другой в салоне
Блок предохранителей в салоне:
1 -10А Диагностический разъём, блок управления двигателя, топливный насос
2 -5А блок управления ABS, ESC
3 -5А подушки безопасности
4 -5А Отопление, климатическая установка, фонари заднего хода
5 -5А Блок управления корректора фар
6 -5А Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7 -не используется
8 -не используется
9 -не используется
10 -не используется
11 -не используется
12 -10А Блок управления центрального замка
13 -10А Диагностический разъём, переключатель освещения
14 -5А Блок управления АКП, блокировка селектора
15 -7,5А блок управления бортовой сети – плафоны освещения салона
16 -10А Climatronic
17 -не используется
18 -5А Стеклоочиститель заднего стекла
19 -5А БУ распознания прицепа
20 -5А не используется
21 -Адаптивное освещение, левая и правая стороны
22 -40А Вентилятор Climatronic
23 -30А Стеклоподъёмники передних дверей
24 -25А Прикуриватель
25 -25А-30А Обогрев заднего стекла, автономный отопитель и вентилятор
26 -20А Розетка в багажном отсеке
27 -15А топливный насос, форсунки (дизельного двигателя)
28 -Головное устройство
29 -10А Блок управления двигателя, обогрев вентиляции картера
30 -20А блок управления АКП, Haldex
31 -20А Вакуумный насос
32 -30А Стеклоподъёмники задних дверей
33 -25А Электропривод подъёмно-сдвижного люка
34 -20А Блок управления системы “Комфорт”
35 -5А Сигнал тревоги
36 -20А Омыватель фар
37 -20А Передние сиденья с обогревом
38 -30А Обогреваемые задние сиденья
39 -Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40 -40А Вентилятор отопителя и климатической установки
41 -15А не используется
42 -15А не используется
43 -15А Тягово-сцепное устройство
44 -20А Тягово-сцепное устройство
45 -15А Тягово-сцепное устройство
46 -5А подогрев сидений
47 -5А Автономный отопитель и вентиляция
48 -Телефон
49 -5А Центральный переключатель света

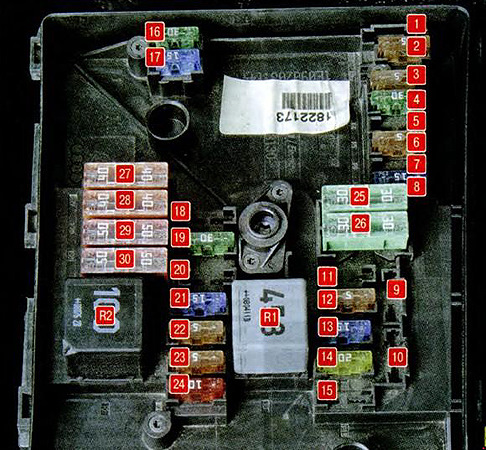

Блок предохранителей в подкапотном пространстве:
1 -не используется
2 -5А БУ АКП (подрулевые переключатели)
3 -5А Измерительный провод (диагностика)
4 -30А Клапаны ABS
5 -15А БУ АКП
6 -5А Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
7 -Питание клеммы 15, стартер
8 -15А Головное устройство
9 -5А не используется
10 -5А БУ двигателя
11 — 20А БУ автономного отопителя и вентиляции
12 -5А БУ шины данных
13 -15А БУ двигателя
14 -20А Зажигание
15 -5-15А Лямбда-зонд, система предварительного накаливания
16 -20А Блок управления бортовой сети, правая фара, правый задний фонарь
17 -15А Звуковой сигнал (клаксон)
18 -30А Усилитель цифрового процессора звукового сигнала
19 -30А Стеклоочиститель лобового стекла
20 -Насос системы охлаждения, клапан дозирования топлива
21 -15А Лямбда-зонд
22 -5А Выключатель педали сцепления, выключатель педали тормоза
23 -10А Насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления
24 -10А Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
25 -30А Насос ABS
26 -30А Блок управления бортовой сети, левая фара, левый задний фонарь
27 -40А Насос вторичного воздуха, система предварительного накаливания
28 -40А Стартер или не используется
29 -50А Питание клеммы 30
30 -50А Клемма X*
Реле
R1 -Реле электродвигателя вентилятора радиатора
R2 -Реле управления АКП
Информацию черпал отсюда.
Надеюсь информация окажется полезной.
Удачи и ровной всем дороги.
Источник: www.drive2.com
