Корректор фар ВАЗ 2110 своими руками
Ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Важные моменты
Часто автолюбители сталкиваются с необходимостью производить ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Причин для этого может быть несколько. Но в любом случае связаны они с невозможностью нормальной корректировки световых пучков. Работает система следующим образом, при стандартной загрузке фары светят на дорогу.
Если назад положить что-либо тяжелое, то корма автомобиля просядет, а перед поднимется. Соответственно, фары будут уже светить не на дорогу, а чуть выше. Это ухудшает видимость, и повышает риск ослепления встречных водителей. Вот для исправления подобных ситуаций и используется гидрокорректор.
При увеличении массы автомобиля фары опускаются немного вниз, и дорога оказывается нормально освещена. При уменьшении загрузки световые приборы приподнимаются.
Содержание
Из чего состоит?
Ремонт гидрокорректора фар на ВАЗ 2110 своими руками имеет несколько особенностей. Все они связаны со строением и расположением этого приспособления. В целом этот прибор состоит из нескольких элементов:
-

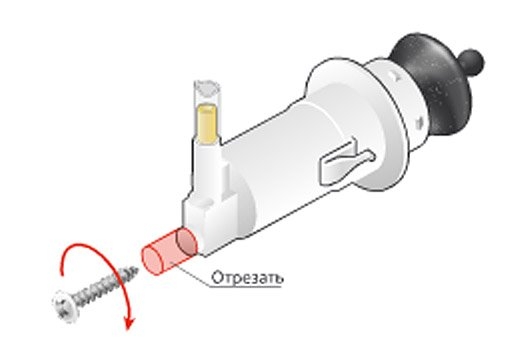

Главный цилиндр, он размещен за приборной панелью;
Замена
Ремонт без замены корректора
Гидрокорректор следует заменять только в случае подтеков жидкости. Также если он не может толкать рабочий цилиндр, по какой-либо причине. Чаще всего из-за неисправности трубок. Но иногда причина отказа не сам цилиндр. Тогда ремонт можно произвести и без замены этой детали. Сам механизм коррекции находится в блок-фаре. Состоит он из:
- Металлического шарика;
- Пластиковой обоймы;
- Шпульки;
- Ограничивающей канавки на корпусе фары;
- Возвратной пружины.
Рабочий цилиндр, упираясь в шпульку, передвигает шарик по канавке, таким образом, фара опускается. При отходе поршня цилиндра в исходное положение пружина выталкивает обойму с шариком обратно. Часто случается, что при настройке трескается пластмассовая деталь или лопается пружина. Это легко устранить без замены всей системы.
Для этого придется снять фару. Извлечь из нее лампочки. Демонтировать стекло. Оно крепится на герметик и 6 скрепок из металла. Дальше снимается пружина с отражателя и, выкрутив пару винтов, его снимают. После этого меняют поврежденные детали. Производят сборку в обратном порядке.
Установка электрокорректора
Гидрокорректор не слишком надежен. Поэтому многие автолюбители заменяют его на электрический аналог. Делается это следующим образом:
- Отключается аккумулятор;
- Далее демонтируется гидрокорректор;
- Ставится новый уплотнитель;
- Извлеките ручку настройки корректора и подключите к ней новый электрический прибор. Для этого воспользуйтесь ключом на 22;
- Плюсовой провод подсоедините к монтажному блоку, подключаться нужно к 20 гнезду, колодки Ш2;
- Минус крепится к ближайшей кузовной шпильке;
- Устанавливают в блок-фару новый исполнительный механизм;
- Провода можно протянуть по месту расположения старой трубки;
- Подключаются колодки к основному механизму. Проверяется работа прибора.
Стоит электрический корректор несколько дороже обычного. Но он более надежен. Вам не придется раз в несколько месяцев менять эту деталь на новую.
Заключение. Нормальная работа фар крайне важна для безопасности движения. Таким образом, работа корректора является необходимостью. Ремонт гидрокорректора фар на ВАЗ 2110 своими руками, вполне по силам каждому автомобилисту. Некоторые сложности с лихвой компенсируются комфортом при поездках.
Источник: autoflit.ru
Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы
Оригинальный корректор
Модель ВАЗ 2110 нельзя назвать современной и передовой, в связи с чем здесь используется гидрокорректор вместо современного электрокорректора головной оптики. Сегодня мы поговорим о том, как выявить поломку и заменить гидрокорректор, а также можно ли вместо штатного устройства поставить электрический вариант.
Почему он выходит из строя
Причины поломки гидрокорректора стандартные:
- Температурные перепады, которые выводят из строя гидравлическую составляющую узла;
- Использование резины для уплотнителей не самого высокого качества, из-за чего возникают утечки рабочей жидкости.
Если произошла утечка, замены агрегата вам уже не избежать.

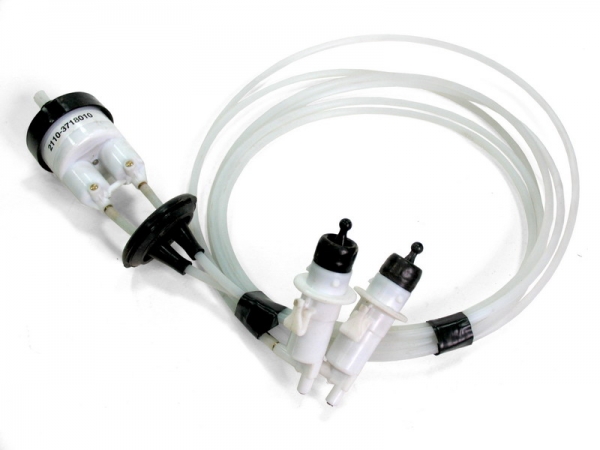

Конструкция
Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.
| Компонент | Характеристика |
| Главный цилиндр | Он крепится на приборной панели |
| Исполнительные цилиндры | Они находятся на блок фарах, и обеспечивают их повороты |
| Соединительный трубопровод | Его фиксация осуществляется хомутами |
| Рабочая жидкость | Они имеет повышенную устойчивость к низким температурам воздуха |
Как найти поломку
Ремонт гидрокорректора фар ВАЗ 2110
Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.
- Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
- Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
- Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
- При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.
Замена гидрокорректора
Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится .
- Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
- Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
- Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
- Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
- Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
- Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.

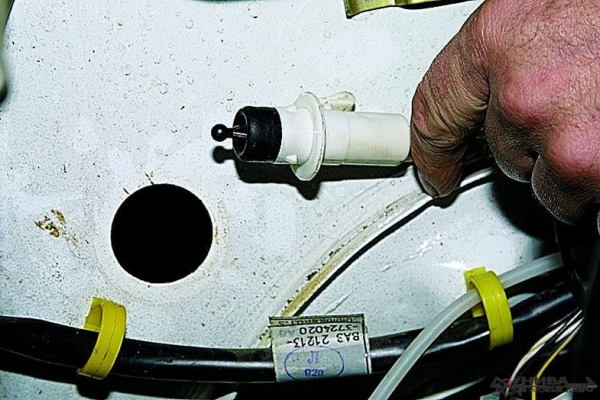

- Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
- Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
- Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
- Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.
Замена гидрокорректора на электрокорректор
Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.
Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.
Сама процедура требует выполнения нескольких последовательных шагов.
- Отключите минусовой провод от аккумуляторной батареи.
- Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
- Обязательно в процессе замены установите новое уплотнительное кольцо.
- Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
- Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
- Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
- Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
- Колодки жгута подключаются к исполнительным механизмам.
- Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.
Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.
Источник: luxvaz.ru
Гидрокорректор фар ВАЗ 2110 — устройство, принцип действия и замена
Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.
Гидрокорректор фар ВАЗ 2110
Устройство корректора положения отражателей ВАЗ 2110
Как и все гидравлические механизмы, автомобильные гидрокорректоры работают благодаря изменению давления рабочей жидкости. Обеспечивается такая возможность следующими конструктивными элементами системы:
- главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
- рабочими цилиндрами, интегрированными в корпус блок-фар;
- трубками, которые соединяют главное устройство с двумя рабочими.
Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.
Принцип действия гидрокорректора ВАЗ 2110
Работает корректор по достаточно простому принципу. Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы. В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.
Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.
Ручная корректировка света фар
Причины выхода из строя гидравлического корректора ВАЗ 2110
Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур. Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости. В итоге давление падает, и система становится неработоспособной.
Поврежденный гидрокорректор фар ВАЗ 2110 (протекание жидкости)
Реже причинами выхода из рабочего состояния могут быть:
- заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
- механическое повреждение соединяющих трубок.
По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.
Замена корректора фар на ВАЗ 2110
Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:
- Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
- Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
- Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.

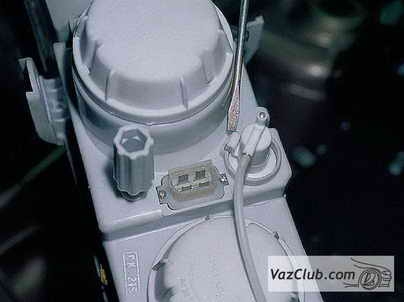

- Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
- Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
- Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
- Установка нового корректора фар производится в обратном порядке.
Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.
Источник: okuzove.ru
