Как выставить зажигание на ВАЗ 2104 карбюратор

Лада 2104 › Бортжурнал › настройка работы двигателя

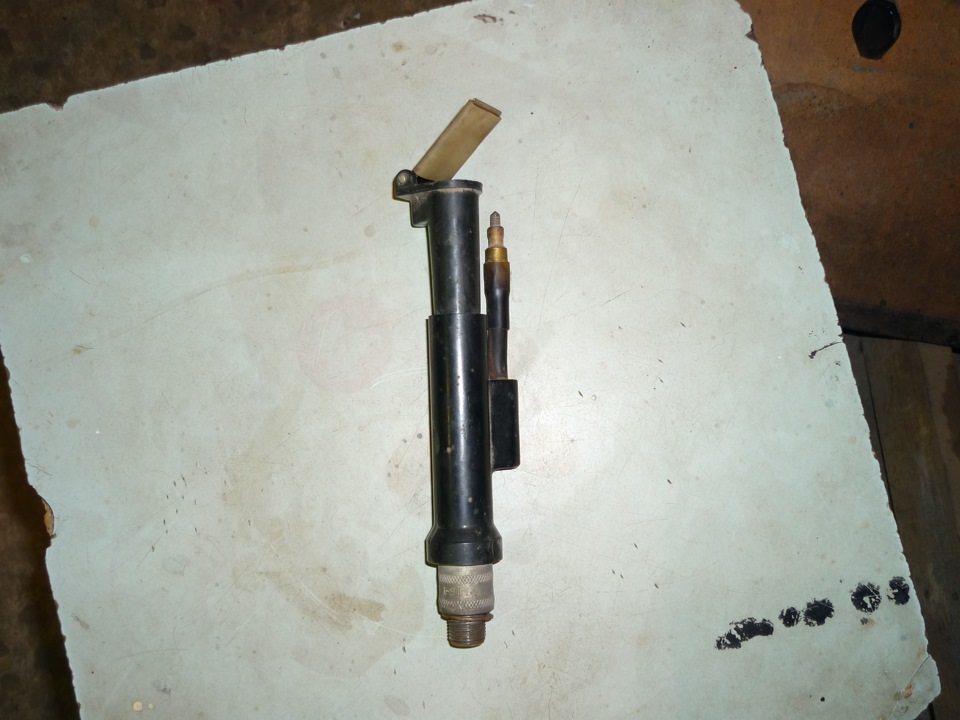

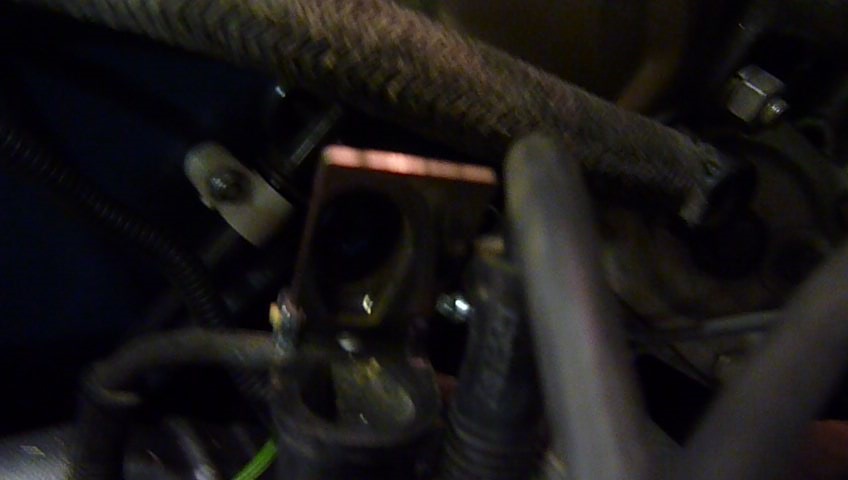

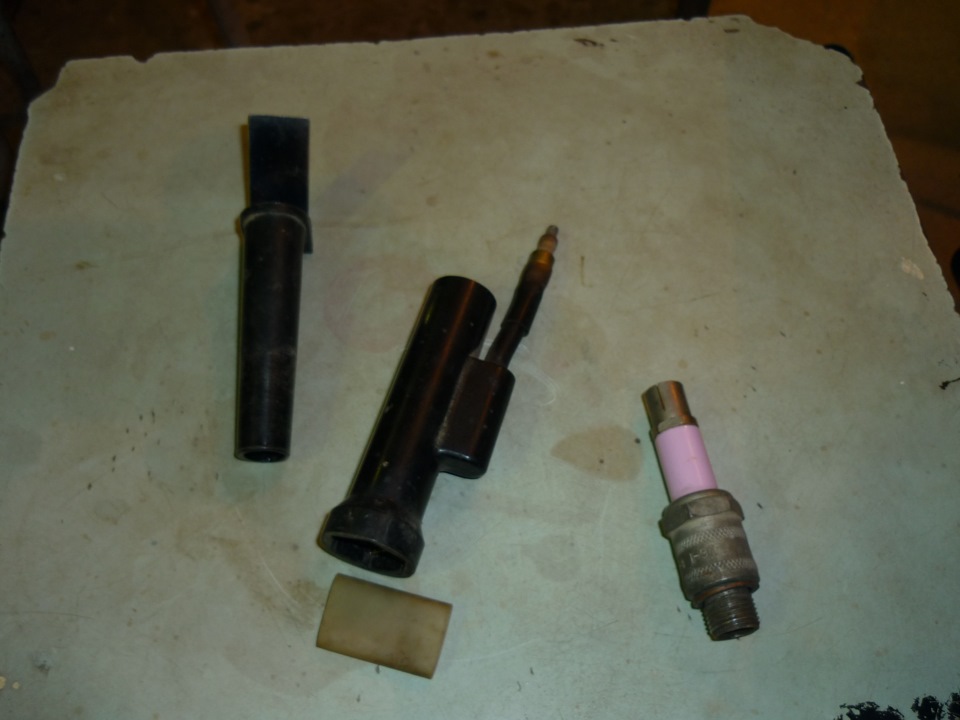

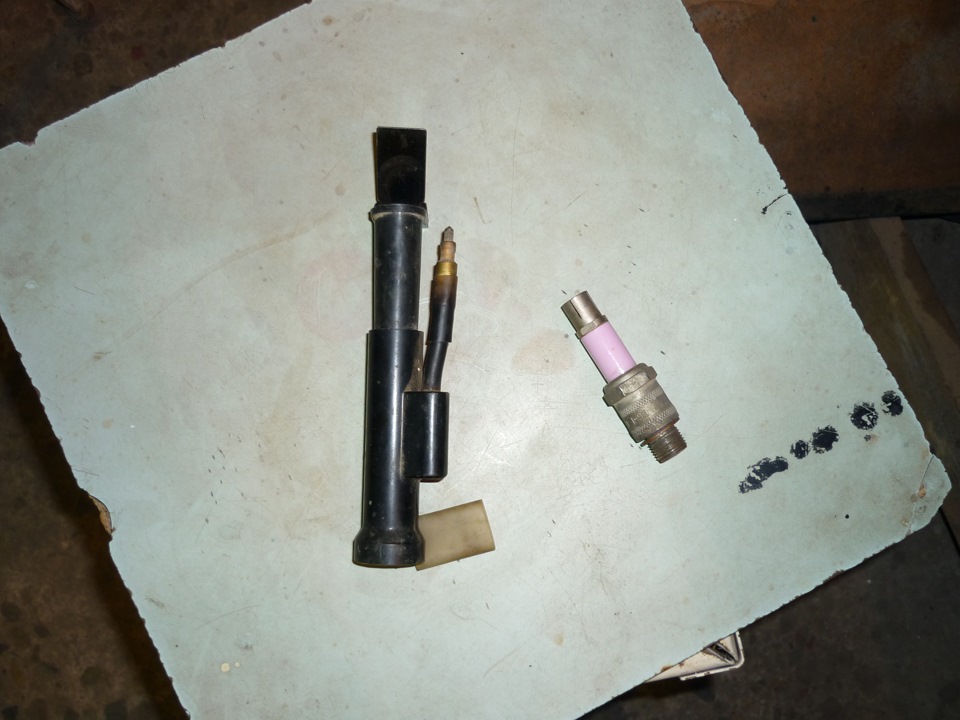

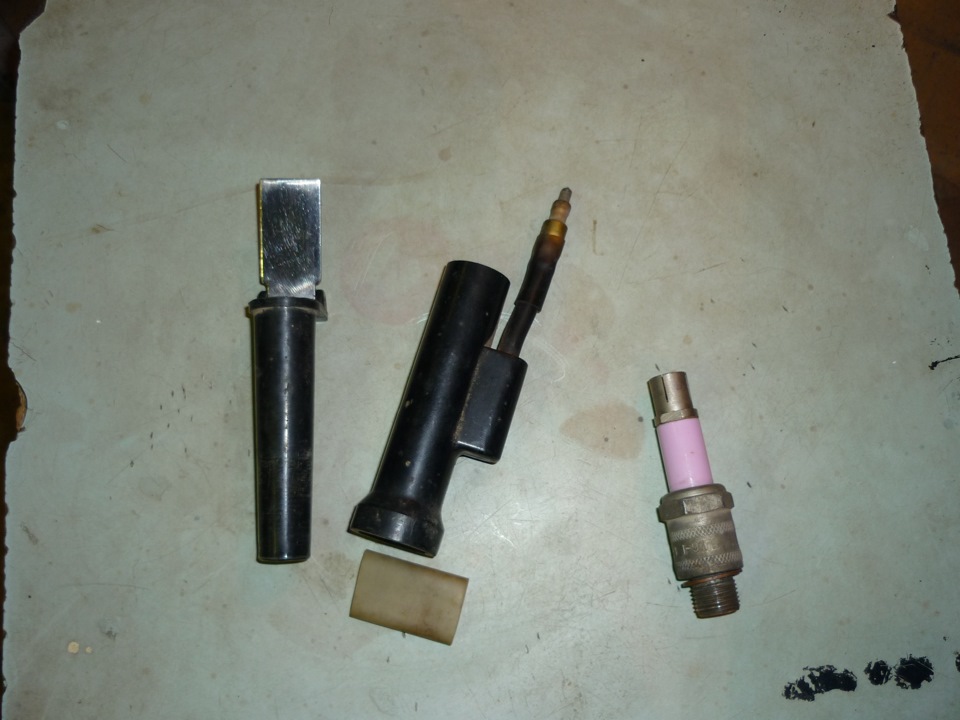

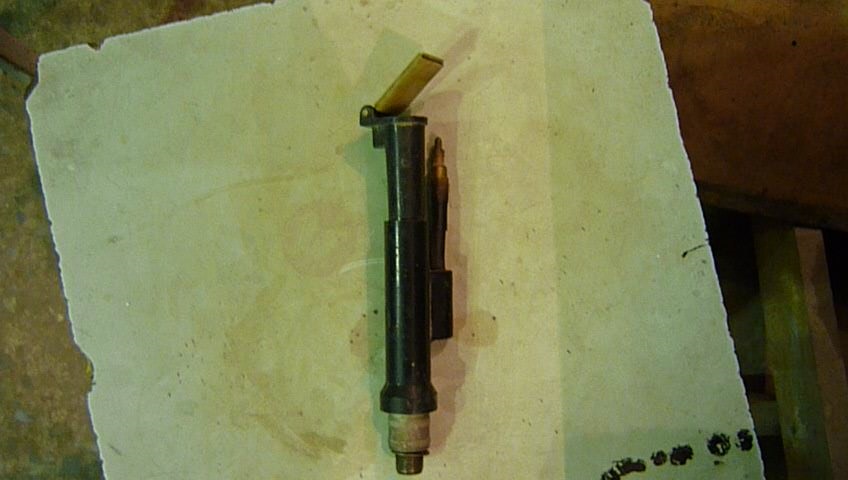

выставляем правильный угол зажигания при помощи стробоскопа, и Индикатор качества смеси его принцип работы вкручиваеться вместо свечи потом регулируем карб на цвет по воспламенению смеси фото не самые удачные но это все что есть
+ пару видео в процессе настройки это не конечный результат а промежуточный .
да кстати не пугайтесь двигатель трясеться потому что не закреплен на подушках

Для работы вам потребуется:

-храповичный ключ или кривой стартер.
-плоская отвертка с широким мощным жалом
-рожковый ключ 12х13
-набор щупов
-резиновая конусная пробка
-свечной ключ

Итак, для того чтобы двигатель работал так, как ему положено необходимо, чтобы в нужный момент, а точнее за некоторое время до дохождения поршня до ВМТ образовалась искра между электродами свечи зажигания, которая воспламенит смесь к моменту подхода поршня к ВМТ и газ совершив работу по расширению протолкнет поршень вниз.

Чтобы искрообразование происходило в нужный момент в системе зажигания используется распределитель, основой которого является бегунок и контктная группа прерывателя. Самыми важными регулировками в кулачковом зажигании является зазор между кулачками прерывателя, УЗСК(угол замкнутого состояния контактов) и момент возникновения искры(опережение зажигания).

Перед тем как начать установку зажигания вы должны убедиться в следующем:

1)Свечи зажигания находятся в исправном состоянии и пригодны для дальнейшего использования. Если имеется масляный нагар советую прокалить. Наждачную бумагу даже самую мелкую я не советую использовать, т.к. на большенстве свечей производитель использует специальное напыление и мелкий абразив от удаления нагара может попасть не туда куда нужно и в результате такой чистки можно испортить свечку(начнет пробивать). Прокаливать свечку до красна вовсе не обязательно, главное чтобы выгорели нежелательные масляные отложения. Отрегулируйте зазор свечей равномерно, так как это прописано в руководстве. Используйте для этого обязательно специальный проволочный щуп.

2)Проверьте состояние контактов прерывателя. Если имеются следы выгорания металла, коррозии замените контакты. Не советую ремонтировать их. Куда дешевле их заменить и на долгое время позабыть о них. Я советую марку Beru.

3) Проверьте конденсатор тестером на заряд разряд…Ток должен стекать плавно и медленно. Лучше использовать для этого стрелочный тестер, так нагляднее видно.

4) Убедитесь так же о хорошем контакте провода от катушки зажигания. Катушку кстати проверить тоже бы не помешало. Проверить можно так же тестером, мегометром или как самый простой вариант совершенно бесплатно в любом нормальном автомагазине на стенде.

5) Удалите загрязнения с катушки зажигания, трамблера и крышки распределителя. При наличии нагара на крышке распределителя замените ее. Не экономьте, берите хорошую заводскую крышку.

6) Оцените состояние карбюратора. Если он не откликается на регулировку то ему необходим ремонт. Но это уже отдельная тема для разговора.

7)Проверить работоспособность вакуумного опережения зажигания. Привод должен ходить без заедания, трубка должна быть толстостенной без прорывов и трещин.

Итак, убедившись в том что все исправно и пригодно и заменено на новое приступим к самой регулировке.

Рассмотрим случай если трамблер снимался с автомобиля целиком. Что бы его установить на место нужно найти один из целиндров 1-ый или 4-ый в котором при совмешении меток на шкиве коленвала и на лобовой крышке будет идти такт сжатия. Сделать это очень просто. Находим конусную резиновую пробку и вставляем ее потуже в свечное отверстие. Я всегда ищу 4 цилиндр, потому что именно в нем на классическом моторе при совмещении всех меток ГРМ идет сжатие. Плавно крутим коленвал спец храповичным ключем или кривым стартером…как нужный цилиндр будет найден резиновая пробка вылетит из нужного цилиндра. Советую ее привязать к чему нибудь, я постоянно потом долго ее искал))) Далее совмещяем точно метки на шкиве и на лобовой крышке(самую длинную). Вставляем трамблер по шлица так чтобы бегунок встал ровно перпендикулярно плоскости головки и смотрел в ее сторону. Далее подвынимаем трамблер до состояния чтобы можно было крутить вал не зацепляя шлицы и перетыкаем на один зуб по часовой стрелке. Это необходимо для того чтобы дать трамблеру полный ход регулировки…а то обычно отрегулируешь а потом вакумный привод опережения перекрывает доступ к свече первого цилиндра 😉 Итак, трамблер у нас на месте. Теперь сам процесс. Выставляем зазор между контактами так как указано по руководству. Для классического мотора этот зазор 0.45. Угол замкнутого состояния выставить самому не получится, да и лишня работа.его можно будет выставить более точно по прибору, так же такая функция присутствует в специальных автомобильных тестерах. Подключаем всю проводку как положено, выставляем регулировку момента ровно по середине ее хода. Вставляем свечу 4 цилиндра в соответствующий свечной провод, включаем зажигание. Отводим шкиф против часовой стрелки градусов на 45. Создаем контакт с массой для свечи зажигания и начинаем плавно проворачивать шкиф по направлению часовой стрелки. Как проскочит искра между электродами прекращаем вращение коленвала. смотрим на метки(метку на шкиве и среднюю метку на крышке). Если у них есть разбег необходимо повернуть трамблер на несколько градусов нужную сторону. Если метка шкива убежала вперед от метки лобовой крышки по направлению вращения это значит зажигание сильно позднее и трамблер следует повернуть против часовой стрелки. Если метка наоборот находится до метки на шкиве это значит зажигание сильно раннее и трамблер следует повернуть по часовой стрелке на несколько градусов. Далее вновь повторяем процедуру:взвращаем шкиф назад и вновь смотрим в какой момент проскочит искра…сравниваем метки, регулируем. Когда достаточный опыт все получается очень быстро и ловко. Замечу, чем медленнее и аккуратнее вы крутите шкиф тем точнее выставите зажигание. Как добъётесь точного совмещения меток затяните трамблер и проверните коленвал подных два оборота и проверьте точно сть регулировки еще раз. Если есть разбег устраните, если всё точно заводите мотор, прогревайте, зажигание установлено. Далее необходимо разогнать машину до скорости в 40-50 кмч и включив 4 передачу резко нажать на газ. Если будет слышен резкий звук перебора клапанов то зажигание необходимо сделать попозднее. Обычно если регулировка произведена точно ничего больше настраивать не приходится.

Так же расскажу о более быстром метоже, для первого пуска авто после кап.ремонта например. Установка трамблера на место осуществляется уже по рассказаному мною принципу а вот момент выставить можно проще. Найдя 4-ый цилиндр совмещаем метку коленвала и средюю метку на лобовой крышке, далее поворачиваем медленно трамблер по часовой стрелке/против часовой стрелки и как проскочит искра останавливаемся, затягиваем трамблер. Всё, зажигание у вас выставлено.

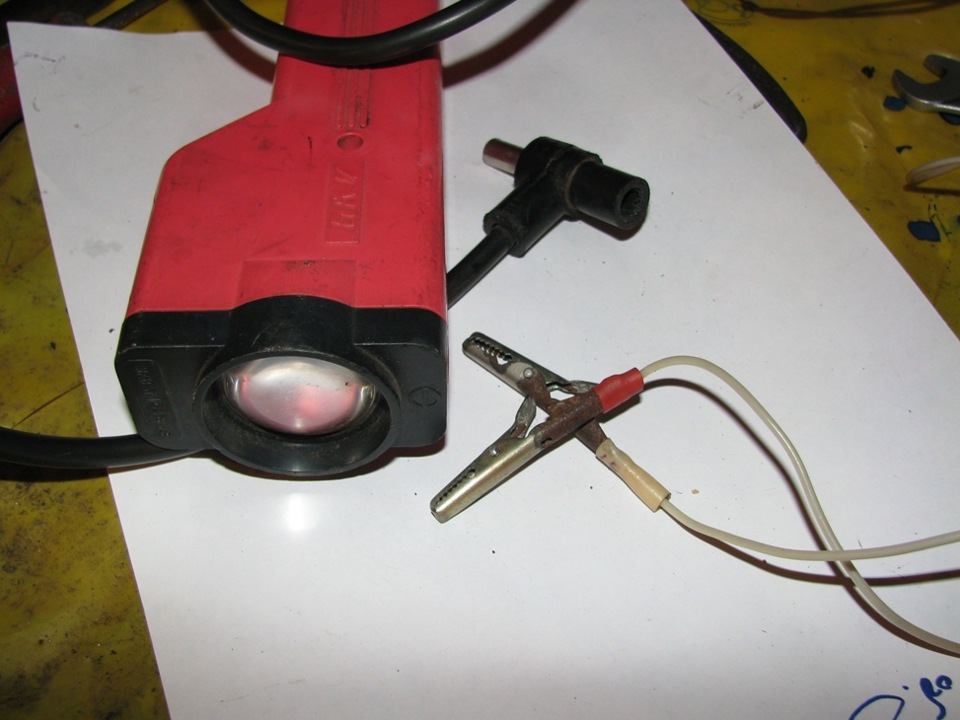

Еще существует способ установки зажигания по стробоскопу. Способ наиболее простой, точный но зависит от исправности самого стробоскопа. Стробоскопы все разные по своей конструкции, но принцип работы у всех одинаковый, как и у самих ДВС)) Итак, подключаем провода питания стробоскопа на клеммы и провод приемник сигнала импульсов прямо на колпачок све не снимая его. Прибор тут же покажет оборты авто. Настройка производится на оборотах ХХ. Помечаем метку на коленвале ярко белым маркером или корректором. Направляем стробоскоп на шкиф и под воздействием вспышек излучаемых стробоскопом с определеннй часттой мы увидим помеченную метку неподвижной. Сдвигаем трамблер в нужную сторону до совмещения необходимых меток, затягиваем. Внесу лишь одну пометку: если метка под воздействием лучей стробоскопа не стоит на одном месте и бегает туда-сюда это говорит о неисправности в системе зажигания(в основном конденсатор или контакты).

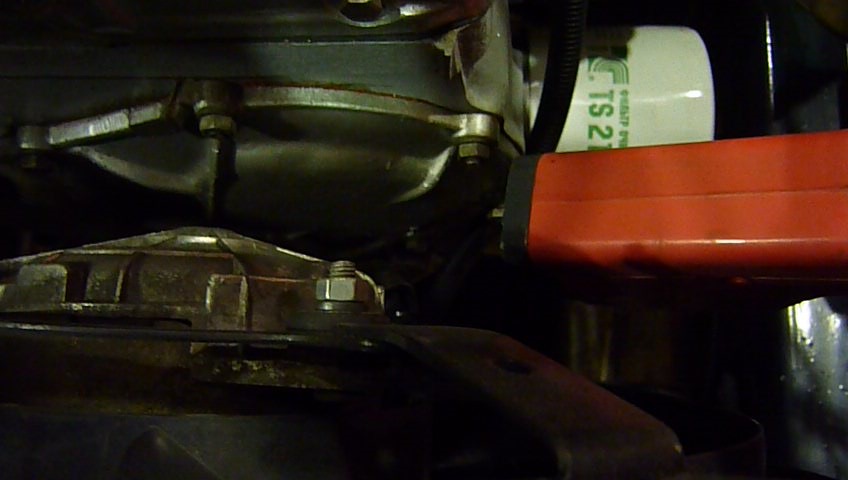

При регулировке зажигания по страбоскопу нужно выставить ХХ 800-900 об/мин (пока не начал свою работу вакуумный корректор) и ОБЯЗАТЕЛЬНО снять шланг вакуумного корректора опережения зажигания и ОБЯЗАТЕЛЬНО его заглушить воизбежание нежелательного подсоса воздуха и неустойчивой работы двигателя”>

Источник: www.drive2.ru

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Источник: www.zr.ru

Установка момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – он играет очень важную роль в автомобиле, вить благодаря нему смесь то и воспламеняется, объясним вам по подробней если вы не поняли о чём идёт речь, вы вить уже знаете что в двигателе у автомобиля есть поршни, так вот благодаря ним он и работает, но чтобы они ходили вверх и двигатель работал нужна смесь воздуха и бензина, данная смесь то и попадает в двигатель автомобиля при его работе, так вот после её попадания в работу включается зажигание то есть он поджигает эту смесь когда поршни находятся в самом верху и вот таким вот образом двигатель и работает, а что будет если зажигание будет установлено чуть раньше того пока поршни ещё будут находиться в нижней отметки, не знаете? Можно предположить что смесь так же будет загораться но двигатель уже будет намного тяжелее работать, вить назад поршень пойти то не может и когда он будет стремиться вверх, его как бы будет останавливать это ранее зажигание и тем самым двигатель хуже будет работать, поэтому за тем когда смесь будет воспламеняться нужно следить и по необходимости регулировать угол зажигания, чтобы он был как можно ровный.

Примечание!
Чтобы произвести установку момента зажигания, вам достаточно будет взять: Гаечные ключи, а так же специальную лампочку (Контролькой она называется) которая работает от 12 вольт или вместо неё (Если у вас есть) вольтметр используйте, так же не забудьте стробоскопом запастись, благодаря нему вы и будете проверять правильно ли вы отрегулировали момент зажигания или же нет!

Краткое содержание:

Когда нужно устанавливать момент зажигания?
Если вы заметили что автомобиль начал у вас неправильно работать, а именно потерялась мощность у авто, стали плавать обороты (Особенно на холостом ходу это заметно), двигатель начал глохнуть, а так же сильно перегреваться хотя раньше такого не было или же детонировать (Если вы не знаете что такое детонация, то изучите «Эту статью» в ней всё описано), то это скорее всего у вас сбилось зажигание, оно может сбиться из-за вашей вины (Это когда вы в двигатель лазили и делали что то с трамблёром, снимали его к примеру), ещё из-за неисправного подшипника в трамблёре момент зажигания может сбиваться (О том как отремонтировать трамблёр, читайте в статье: «Ремонт трамблёра на ВАЗ»), но сперва установите его и если на долго этого не хватит, то можете подумывать о ремонте трамблёра или же о его замене на новый (О том как заменить трамблёр, читайте в статье: «Замена распределителя зажигания на классических автомобилях»).

Как правильно установить момент зажигания на ВАЗ 2101-ВАЗ 2107?

1) В его установке нет ничего сложного, вам просто нужно изучить данную статью и вы быстро научитесь выставлять зажигание, во-первых начнём с того что вам придётся проверить, а действительно ли это зажигание вам нужно выставлять или может с ним всё в порядке, о том как выполнить эту проверку читайте в статье: «Проверка момента зажигания на его правильность».

Примечание!
Если у вас нету стробоскопа, то проверку правильно ли настроено зажигание или нет, вы можете ещё одним способом проверить (Он более правильный кстати), данный способ описан в этой же статье, просто пролистайте чуть ниже и вы увидите внизу надпись: «Проверка установки момента зажигания»!

2) После того как проверка осуществлена и вы решили что момент у зажигания действительно не верно настроен, то переходите к его установки, для этого сперва выверните свечу из первого цилиндра (Только не ошибитесь, первый цилиндр находиться ближе к передней части автомобиля, учтите это, да и на самой головки блока цилиндров ещё нумерация стоит, присмотритесь и вы её сразу же увидите, если нужно будет то сотрите с головки грязь при помощи тряпки) и после чего закройте пальцем это отверстие как на фото ниже показано, после этого поставьте поршень первого цилиндра в ВМТ (Это Верхняя Мёртвая Точка), о том как этот поршень поставить в верхнюю точку, изучайте в статье: «Установка поршня четвертого цилиндра в верхнее положение», не обращайте особого внимания на то что в статье говориться про четвёртый цилиндр, просто поршень первого и чётвёртого ходят одновременно и поэтому если вы четвёртого цилиндра поршень соберётесь в ВМТ выставить, то и первого цилиндра тоже считайте что выставите.

Примечание!
Крутить коленвал вашему помощнику нужно будет до того (Помощник пусть его крутит, а палец у вас на первом цилиндре в это время должен находиться), пока вы не почувствуете то что из отверстия где у вас палец лежит начал выходить воздух (Это ощутимо будет), когда почувствуете продолжайте по не многу крутить шкив коленвала и доведите его до того, пока метка на шкиву (Буквой Г указана) не совместиться с меткой Б, когда она совместиться, прекратите крутить шкив и переходите дальше а именно к проверки ротора трамблёра, в общём читайте ниже!

3) Так вот когда вы всё сделаете, обратите своё внимание на ротор у трамблёра, у данного ротора есть наружный контакт он буквой А указан (Не перепутайте его), данный контакт должен будет смотреть на первый цилиндр (О том где первый цилиндр, смотрите по крышке трамблёра, на ней есть все обозначения, начиная от первого и заканчивая четвёртым цилиндром), а боковые защёлки (Указаны буквами Б) при этом должны будут примерно параллельно двигателю стоять, если у вас всё так и есть, значит с зажиганием всё в порядке и лезьте в автомобиль не нужно, в противном же случае читайте далее.

4) Далее вам придётся отвернуть (Полностью не отворачивайте, до края резьбы) нижнюю гайку трамблёра (Красной стрелкой указана), после этого приподнимите чуть-чуть трамблёр и поверните его валик при помощи перемещения ротора трамблёра (Ротор находиться на самом верху, для примера на него синяя стрелка направлена), ротор вам нужно будет крутить до того, пока вы не поставите его на первый цилиндр (По крышки трамблёра смотрите), после того как поставите, опускайте трамблёр и затягивайте но не до конца гайку его крепления.

5) Теперь берите контрольную лампу на 12 вольт или вместо неё так же вольтметр можно использовать, подсоединяйте эти вещи следующим образом, плюс кидайте на низковольтный какой либо вывод (К примеру на клемму + на катушке зажигания можете кинуть), а минус на массу (К кузову или аккумулятора подсоедините), после того как всё будет подсоединено, включите зажигания при помощи поворота ключа и как только оно включиться переходите к регулировки, для этого одной рукой ротор распределителя подожмите, а другой по часовой стрелке совсем немного поверните корпус вакуумного регулятора (Его поворачивайте до того, пока контрольная лампа не перестанет гореть или до того пока вольтметр не перестанет показывать показания), как только все у вас потухло, в другую сторону корпус крутите и очень медленно при этом, как только вольтметр или контрольная лампа дадут показания (Контролька загорится, а вольтметр покажет где то 12 вольт) в этом то и месте остановитесь и закрутите нижнюю гайку крепления до упора и зажигание выключите после этого.

Примечание!
Более подробно о том как при помощи контрольной лампочки выставить зажигание, смотрите в ролике ниже:

Проверка установки момента зажигания:

Проверить как вы уже поняли можно по стробоскопу (Не очень точный вариант, но всё же можно и при помощи него), но лучше всего на ходу проверять, вить здесь всё зависит от бензина и чем он будет хуже, тем менее раннее зажигание вам и придётся выставлять, в общём приступим, садитесь в автомобиль и разгонитесь на нём до 45 км/ч, после этого включайте четвёртую передачу и до конца нажмите педаль газа, около 2-3 секунд произойдёт детонация (Мы уже давали ссылку чуть выше в статье, перейдите по ней если ещё не перешли и прочтите внимательно статью про детонацию, там даже звук этой детонации в видео-ролике есть просто чтобы вы понимали что это такое), по мере разгона она будет пропадать, если же не пропадает то у вас зажигание раннее (В этом случае поверните корпус трамблёра на 0.5-1 деление по часовой стрелке), а если её совсем нет, то это слишком позднее зажигание и повернуть корпус вам нужно будет на 0.5-1 против часовой стрелки, когда всё выставите правильно, метку относительно двигателя и делений корпуса трамблёра сделайте как показано на фото ниже. (Метку делайте напротив средней риски)

Примечание!
Чтобы наглядно вы могли увидеть как зажигание настроить без помощи специального прибора (Стробоскопа), а просто двигаясь на ходу, то посмотрите ролик ниже, в неё все моменты описаны, но только в ролике используется автомобиль не классического производства а нива, но вы на это особого внимания не обращайте тем более в ниву и в классику устанавливали один и тот же двигатель, в общём там всё практически идентично!

Дополнительный видео-ролик:
Ещё один поучительный ролик расположен ниже, в котором без помощи контрольки и вольтметра показывается как можно настроить зажигание на автомобиле.

Источник: vaz-russia.com
