Hyundai Solaris Crystal White › Бортжурнал › 23. Установка передних ПТФ на Hyundai Solaris. Часть 5. Подбираемся к салонному монтажному блоку, снимаем лишний салонный пластик. Снятие приборной панели.

Давно не было записей по поводу установки ПТФ, но все таки они появились.

Не было времени заниматься машиной и вот наконец таки все сделал.

В этой записи будет только снятие салонного пластика который нужно снять, что бы подлезть к нашему монтажному блоку расположенному в салоне авто.

Первым делом снимаем боковую панель “торпеды”
Снимается легко, подковыриваем отверткой в пазу и снимаем ее руками

Затем вынимаем крышку где скрывается наш монтажный блок, там откручиваем ключом на 10 болты, так же выкручиваем шурупы указанные стрелками
Верхний шуруп, это шуруп кожуха рулевого колеса.

Теперь возвращаемся назад, откручиваем еще два шурупика, и поддеваем панель и освобождаем из зажимов

Откручиваем рукоядку открывания капота, дабы не мешалась и у нас был полноценный доступ к блоку
Там два шурупа.

Так же я снял пластиковый порог и уголок у левой площадки для ноги.(наверно можно было и не снимать, но в целях незнания, решил снять, т.к. возможно панель которая над коленями могла бы без этого не сняться, т.к. ее часть уходит вниз, за этот уголок.)

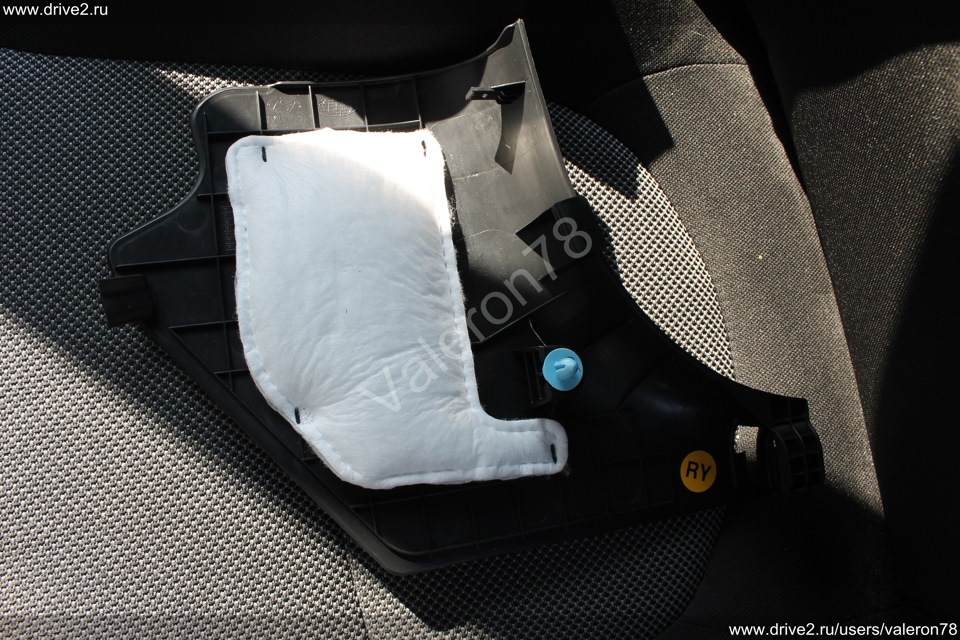

Вот эта часть уходит за уголок у площадки для ноги.

Ну и нужно будет снять вот этот блок управления наклоном света фар(ESP, обогрев руля, подсветка приборки)
Всего там 6 зажимов, 2 сверху, 2 снижу и по 1 сбоку.

Теперь отщелкиваем надколенную панель, там 4 клипсы

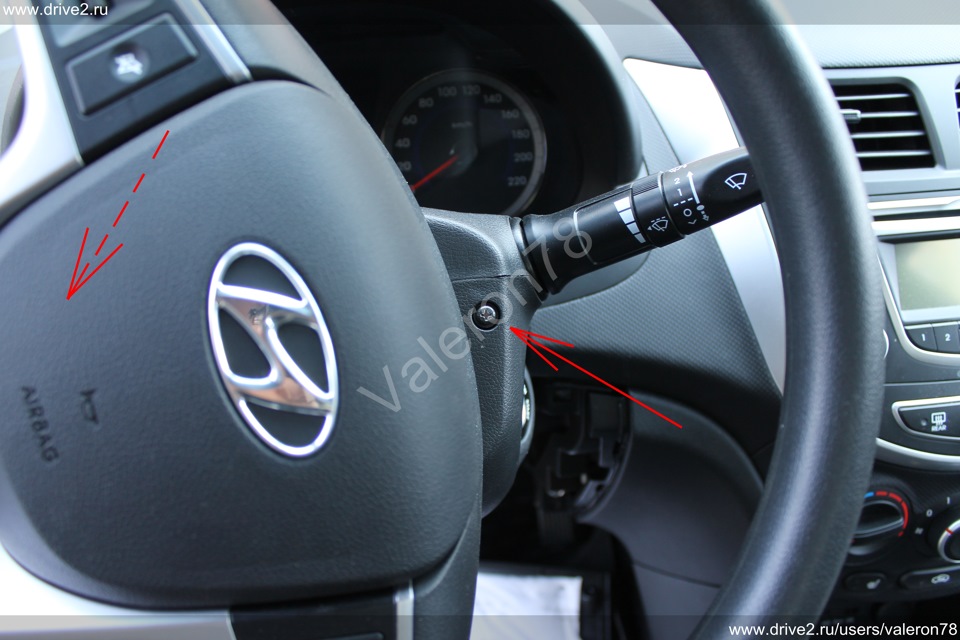

Затем выкручиваем еще 2 шурупа рулевого кожуха.

Нижнюю часть рулевого кожуха снимаем и убираем.
Верхнюю часть просто приподнимаем и оставляем.

Теперь снимаем крышку панели приборов, там 7 клипс, порядок снятия указан на фото.
Снимал руками, просто выталкивал рукой изнутри и тянул снаружи.

После того как крышку отщелкнули, не спешите ее вырывать, надо снять еще кнопку “trip”, на мой взгляд, снять ее проще всего выкрутив два шурупа.

Это просто фото направляющих крышки панели приборов

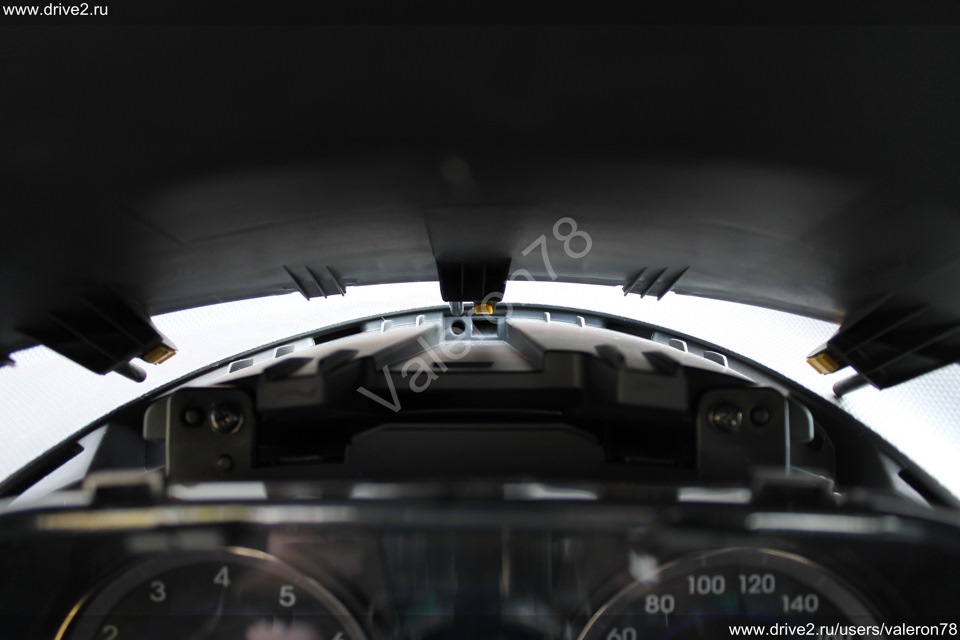

Здесь на фото стрелками указал на выступы стекла(пластика) приборной панели, на этих выступах надеты резиновые крышички, они легко снимаются, так что не потеряйте их.

После того как крышка снята, идем отключать клемму “-” с АКБ и потом снимаем саму приборную панель, там 4 шурупа.

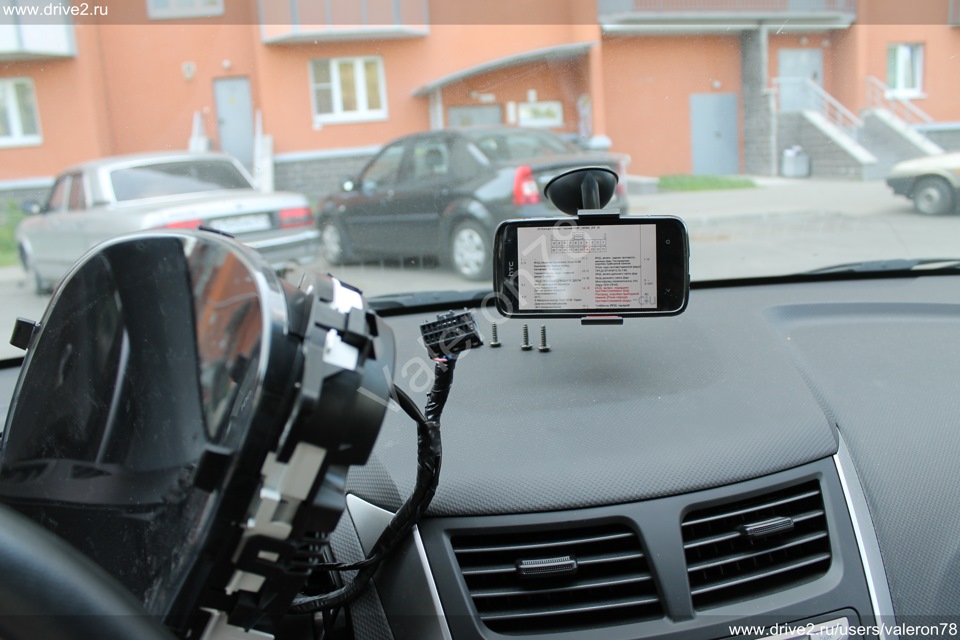

И поворачиваем приборку на бок нужной нам колодкой для установки провода индикатора передних ПТФ.

Кстати, пока занимался всей этой ерундой, в самый разгар работы, пошел дождь, поднялся сильный ветер и начался ГРАД!
А ведь вышел солнышко, тепло, на небе ни тучки и тут на тебе такое… Клемма с АКБ снята, идет ливень и град, машину не перегнать, да и некуда, был вариант за угол дома перегнать, но как завести ее то со снятой клеммой?! Ветер был сильный, боковой. Крышу и багажник посмотрел, вроде вмятин не осталось, позже посмотрю капот и боковую сторону авто, т.к. на мокрой машине вмятины сложно будет разглядеть, надеюсь следов не будет…

Всем спасибо за просмотр, удачи на дорогах!

Источник: www.drive2.ru

Hyundai Solaris Manual

Hyundai Solaris Снятие панели приборов

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем рулевую колонку (см. Снятие рулевой колонки и замена элементов промежуточного вала Хёндай Солярис).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости Хёндай Солярис).
Разряжаем систему кондиционирования. Разряжать систему кондиционирования лучше на СТО, имеющей специальное оборудование.

В салоне автомобиля снимаем крышку монтажного блока реле и предохранителей.

Поддев отвёрткой, снимаем с двух сторон панели приборов боковые облицовки.
Для снятия нижней декоративной накладки панели приборов…

…крестообразной отвёрткой отворачиваем с левой стороны два самореза.

Головкой «на 10» отворачиваем два болта крепления нижней декоративной накладки панели приборов.

Крестообразной отвёрткой с двух сторон накладки отворачиваем по саморезу.

Опускаем декоративную накладку на пол.

Крестообразной отвёрткой отворачиваем основание ручки открывания капота и снимаем нижнюю декоративную накладку панели приборов.
В моторном отсеке снимаем мотор-редуктор очистителя ветрового стекла (см. Снятие мотор-редуктора очистителя ветрового стекла Хёндай Солярис).

Головкой «на 12» отворачиваем два болта крепления панели приборов к щитку передка.

На щитке передка головкой «на 10» отворачиваем два болта крепления фланца трубок системы кондиционирования к фланцу трубок испарителя…

…и отводим его от щитка передка.

Сжав концы хомутов крепления подводящего и отводящего шлангов отопителя, сдвигаем их по шлангам и снимаем шланги с патрубков отопителя.

В салоне автомобиля…

Снимаем панель дополнительного оборудования и снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола Хёндай Солярис).

…и отогнув ковровое покрытие с левой стороны туннеля, головкой «на 10» отворачиваем болт крепления кронштейна панели приборов к туннелю пола.
Отсоединяем все колодки жгутов проводов панели приборов.

Открыв водительскую дверь, вынимаем две заглушки.

Головкой «на 12» отворачиваем два болта крепления панели приборов к кузову.

Под вещевым ящиком головкой «на 10» отворачиваем два болта крепления кронштейнов панели приборов к щитку передка.

С правой стороны головкой «на 10» отворачиваем три болта крепления панели приборов к кузову.

С левой стороны головкой «на 10» отворачиваем два болта крепления панели приборов к кузову.

Отводим панель приборов от щитка передка и вынимаем ее из салона автомобиля через проем водительской двери.

Панель приборов в сборе (вид с лицевой стороны).

Панель приборов в сборе (вид с обратной стороны).
Устанавливаем панель приборов в обратной последовательности.
Заливаем охлаждающую жидкость.
Заправляем систему хладагентом на СТО и проверяем работу кондиционера при максимальной скорости вращения вентилятора отопителя.

Источник: www.hyundai-solaris.dv13.ru

Как снять панель приборов на хендай солярис видео

Приборная панель или торпеда – один из важнейших элементов устройства автомобиля, позволяющий водителю следить за состоянием автомобиля, регулировать функционал, а также следовать правилам дорожного движения.

Именно поэтому столь важная часть должна находится всегда в исправном состоянии, а водитель должен уметь самостоятельно разобрать и снять панель для восстановления корректной работы авто.

Снятие панели приборов

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. 1. Поворачиваем рулевое колесо таким образом, чтобы обеспечить доступ к левому фиксатору верхнего кожуха рулевой колонки. 2. и шлицевой отверткой отжимаем фиксатор. 3. Поворачиваем рулевое колесо таким образом, чтобы обеспечить доступ к правому фиксатору верхнего кожуха рулевой колонки. 4. и шлицевой отверткой отжимаем фиксатор. 5. Преодолевая сопротивление двух боковых фиксаторов, поднимаем верхний кожух рулевой колонки. 6. Поддеваем козырек комбинации приборов (рулевое колесо и нижний кожух рулевой колонки сняты для наглядности). 7. и, преодолевая сопротивление фиксаторов, снимаем козырек вместе с верхним кожухом рулевой колонки. 8. Нажав на фиксатор колодки проводов, отсоединяем ее от разъема кнопки сброса суточного пробега. 9. Крестообразной отверткой отворачиваем четыре винта крепления комбинации приборов. 10. и выводим комбинацию приборов из панели приборов. 11. Отсоединяем колодки проводов с левой стороны комбинации приборов. 12. Отсоединяем колодки проводов с правой стороны комбинации приборов. 13. Снимаем комбинацию приборов. Для замены ламп индикации недостаточного давления масла и неисправности двигателя. 14. головкой «на 10» поворачиваем патрон лампы против часовой стрелки. 15. и вынимаем патрон вместе с лампой из гнезда комбинации приборов. Лампу меняем в сборе с патроном. Аналогично меняем вторую лампу. В комбинации приборов применяются лампы W1,1W. Для замены кнопки сброса суточного пробега. 16. крестообразной отверткой отворачиваем два самореза крепления кнопки к накладке. 17. и снимаем кнопку.

Что означают значки на панели Хендай Солярис?

Знаки на панели Хендай Солярис разработаны автомобильными дизайнерами с тем расчетом, чтобы водителю не приходилось долго думать над их значением. Тем не менее, некоторые обозначения могут поставить в тупик.

Значки на панели приборов Хендай Солярис делятся на три группы – говорящие о критичной неисправности (красные), информирующие о необходимости провести сервисные работы (желтые), зеленые сообщают о включении или выключении каких-то устройств.

Среди важнейших красных значков – индикатор не пристегнутых ремней, индикатор открытого багажника или двери. Восклицательный знак в треугольнике сообщит о нештатной ситуации, красный замок расскажет об активации иммобилайзера.

Работа осветительных приборов сопровождается включением желтых или зеленых пиктограмм. Большинство желтых значков проинформируют об уровнях технических жидкостей, состоянии тормозной системы, посоветуют обратится к технической документации (Check).

Цветная подсветка приборной панели Хендай Солярис обеспечивает видимость значков при любом освещении и помогает водителю лучше ориентироваться в их значении.

Установка панели приборов

Устанавливаем комбинацию приборов и снятые детали в обратной последовательности.

Важная информация

Выполняя установку торпеды, стоит проверить, чтобы при затяжке болтов, жгуты проводов не оказались пережатыми. Также стоит удостовериться, что все разъемы соединены верно. Если не сделаете этого своевременно, придется все начинать сначала.

Что касается непосредственно сборки, она проводится в обратном порядке. Не забывайте о том, что нужно залить охлаждающую жидкость и заправить систему кондиционирования.

Как разобрать панель и заменить приборы на Хендай Солярис?

Разбор и снятие отдельных элементов без демонтажа самой панели может потребоваться в случаях неисправности/рестайлинга приборов, а также если нужно заменить разбитое стекло или получить доступ к приборам.

Алгоритм выполнения операций:

1. Для снятия стекла отщелкиваются 5 застежек, удерживающих его. Лучше стартовать с нижних защелок, они менее прочные. Если стекло нужно заменить, то ставите новое и в обратном порядке фиксируете.
2. Если проводится рестайлинг или ремонт приборов, то появляется доступ к стрелкам, которые можно снимать. Потребуется лист бумаги с вырезанным прямоугольником, его следует уложить на табло перед процессом снятия, чтобы не оставить отпечатков пальцев.
3. Чтобы снять стрелку, ее осторожно вращают против часовой. Первые 5-6 оборотов будут очень тугими. Давить на стрелки или крутить по часовой нельзя – это собьет регулировку механизма. Снимаются стрелки.
4. Снимается удерживаемый защелками верхний кожух;
5. Отверткой подцепляется табло и снимается с направляющих осей.

При замене табло необходимо учитывать, что на рынке представлено порядка 8 моделей. каждый водитель сможет выбрать вариант, подходящий ему с эстетической точки зрения. Но предварительно стоит проверить его на совместимость со штатной приборной панелью. Необходимо заранее сверить линейные размеры табло и всех остальных приборов.

Зная, как снять панель приборов на Хендай Солярис, самостоятельно разобрать ее и устранить скрип или шум, поменять дизайн, водитель сможет не обращаться на сервис в случае каких-либо неисправностей и провести несложный ремонт своими руками.
