Как снять рулевую рейку на ВАЗ 2109?

Lada 2109 › Logbook › Опыт замены рулевой рейки ваз 2109

Началось все со стуков в рейке. Думаю ну подтяну и все пройдет, а не тут то было. Подтягивать больше было некуда, да еще и пыльник порвался (когда черт его знает). Было принято решение купить новую рейку.

Выбор пал на Pilenga SR-P-1141. Так как адекватных отзывов по рейкам я не нашел. Сколько людей столько и мнений. Ну хвалят SS-20, но зеленое существо не давало мне покоя и задушить я его не смог)))

Рейка была куплена за

2400 без тяг. Но как всегда мы живем в россии и я дурак не обратил внимания. Продали мне рейку SR-P-1141, а дали SR-P-1142 — которая для 10 семейства. Заметил только когда снял свою. Спасибо Loond ‘у, за то, что оперативно приехал ко мне в гараж и мы съездили и обменяли рейку на нужную (вставив п-й продавцам).

Так как это был мой первый опыт, я прочитал много инфы по замене. Проконсультировался у знакомых ремонтников — весь геморой замены сводился к обрыванию шпилек крепления рейки.

Прикинув, что вариант обрыва шпилек меня не сильно устраивает, так как уже оборвал на тех выходных шпильку (т.е. болт) крепления стабилизатора поперечной устойчивости, было решено со среды начинать подготавливать шпильки к откручиванию.

Был приобретен новый баллончик WD-40 и каждый день (среда, четверг, пятница) после работы я прыскал вэдешкой на гайки и шпильки крепления рейки.

Настал час Х. Я в гараже, копот открыт, левое колесо снято, ключик на 10 и 13 в руках.
Первым делом откручиваем 3 гайки крепления тепловой защиты (ну или хз как она там правильно называется) две с верху и одна снизу, гайки на 10 — срываются на ура.

Как делал (про них я забыл и вэдешкой не обрабатывал, как шпильки крепления рейки) брызгаем WD-40, ждем 10-15 минут. Далее с небольшим усилием пытаемся открутить гайку (не спеша), поддалась крутим дальше, нет ждем и брызгаем еще. Далее если гайка идет в натяг начинаем ее закручивать-откручивать — ржавчина разваливается гайка идет легче и не забываем брызгать WD-40 ну или что у Вас там есть (кстати не плохо подходит уксусная кислота или тормозуха — но ждать дольше и запах не приятный в случае с УК).

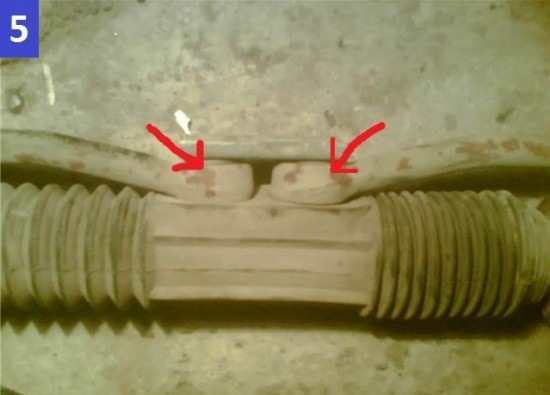

Открутили гайки. Снимаем защиту. Теперь нам нужно сорвать болты крепления рулевых тяг к рейке (так как я не менял наконечники и тяги я их не снимал). Сорвать их дело не простое. Нужен ключик на 22 и отвертка так как болты застопорены загнутой пластиной. Отгибаем пластину. Срываем болты. Мне пришлось повиснуть на ключе.

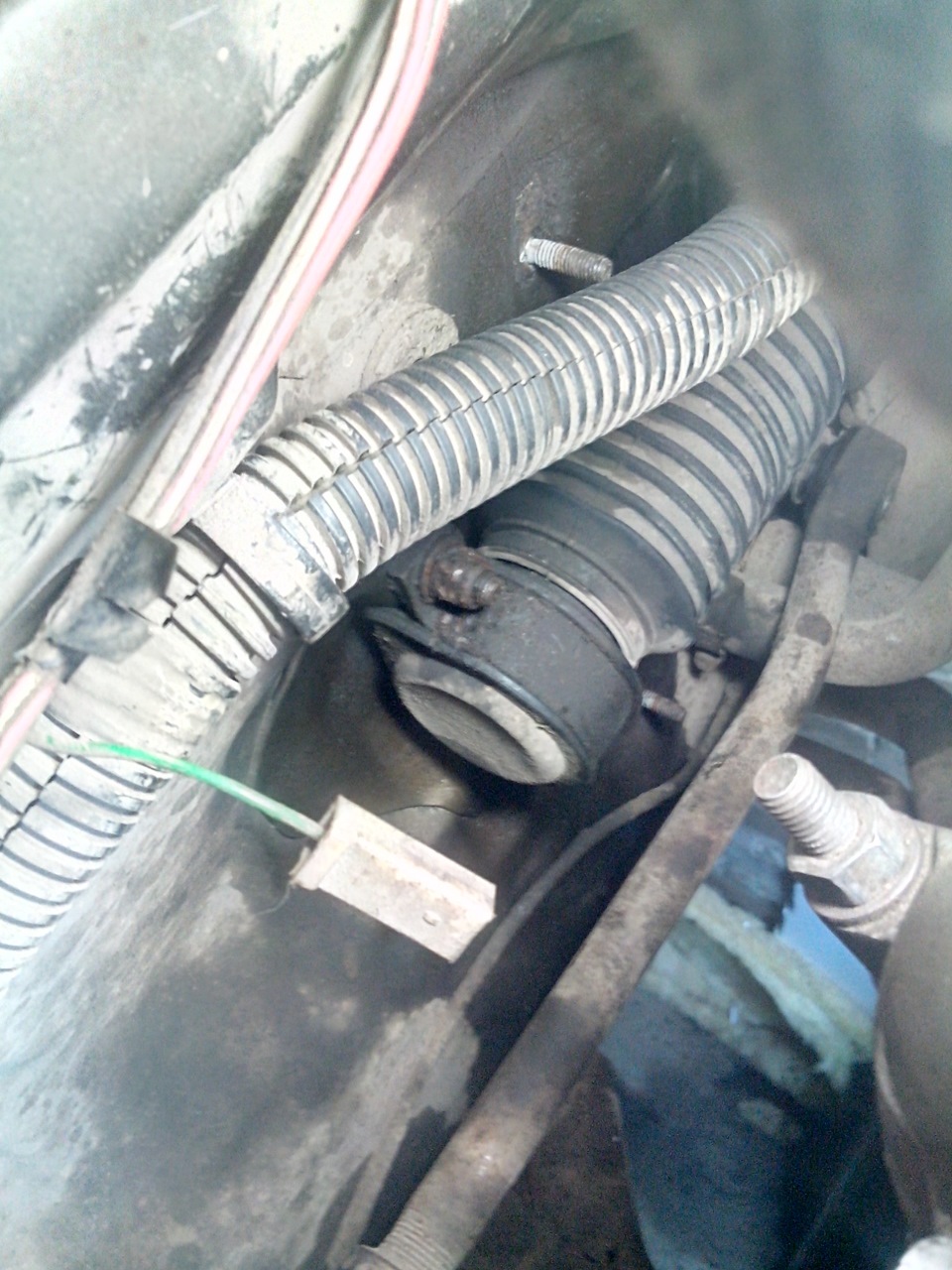

Откручиваем гайки крепления рейки. У меня они пошли хорошо. Периодически брызгал вэдешкой и крутил в зад перед. Чистил шпильки железной щеткой.

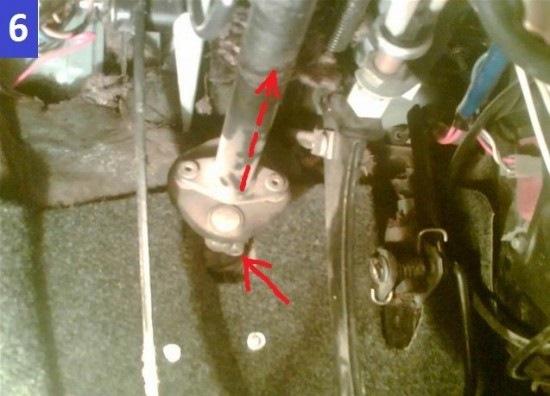

Следующий этап. Лезем в салон к педалям. Там рулевой вал соединяется с рейкой. Откручиваем болт на 13. Не сфоткал но покажу из мурзилки.

Вот и все рейка почти снята. Руками со шлицов сорвать не удастся. Я мучился часа 2. Но в итоге пришла мысль чуть чуть раздвинуть шлицы в месте их крепления болтом. Там поймете где именно. Вот туа нужно загнать (естественно как можно параллельнее валу) острое зубило. Тогда рейка снимется одним движением монтажки. И одевать проще будет.

Вытаскиваем рейку с водительской стороны через отверстие за колесом. Колесо я снимал.
Рейку я снял. И что я увидел.

Загнать рейку обратно в вал можно молотком… Стуча по тому месту где была гайка на 13. Ну сами поймете.

Надеюсь помог тем кто собирался менять рейк но боялся. Не спеша и осторожно все хорошо меняется (будете затягивать гайки — сильно не тяните можете обломить)

Опыт бесценен. Времени потрачен -день. Выпито 1.5 литра пива.

Теперь немного отступлю от темы замены рейки и расскажу об опыте замены стабилизатора поперечной устойчивости.

Кто читал и знает что откручивая или закручивая гайки крепления стаба — можно обломить шпильки. Но на самом деле там не шпильки а болты шляпками приваренные к лонжерону. Дак вот что нужно делать если шпильку обломили.

1. Не паниковать и не слушать тех кто говорит засверливаться из салона.
2. Находим в гараже/покупаем/воруем(шутка)/просим у соседа метчик на M8x1.5 и сверло на 6.9+-0,1 мм. У меня было на 6.8мм.
3. Высверливаем сверлом остатки шпильки (болта). Сверлим естественно на сквозь (болт).
4. Берем метчик и нарезаем резьбу
5. Берем болт M8х1.5 и контргайку
6. Закручиваем и получаем толщины лонжерона и шлябки болта хватит, чтоб хорошо держать стаб.

Источник: www.drive2.com

Замена рулевой рейки на ВАЗ-2109

Смотрите также

Cмазка для рулевой рейки

17 1 22k

Стук при повороте руля

26 0 31k

Неисправности рулевой рейки

10 2 25k

Почему стучит рулевая рейка

59 2 108k

Как устранить стук рулевой рейки

43 1 64k

В данном фотоотчёте подробно показано как заменить рулевую рейку на автомобиле ВАЗ 2109 и 21099. Симптомы, которые указывают на неисправную рулевую рейку, бывают разные.

Проверить можно так: выставите колёса в нейтральное положение, затем, если после резкого поворота руля в левую или правую сторону слышен стук или потрескивание в районе рулевой рейки, значит пришло время замены. Также можно попробовать затянуть потуже гайку рулевой рейки, хотя помогает не всегда, к тому же это может привести к увеличению сопротивления при повороте руля.

Или же попробовать отремонтировать рулевую рейку, но для этого нужны навыки в проведении подобной процедуры, и кому интересно, как раз можно потренироваться на старой снятой.

Необходимые инструменты это: съёмник рулевой тяги, WD-40, пара плоских отвёрток и самый обычный набор гаечных ключей.

Если вы дополнительно заменили и рулевые тяги, то не забудьте сделать развал схождения.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

• Trialli CR 108 — 2451 руб.
• Pilenga SR-P 1141 — 2436 руб.
• BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг.

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

Откручиваем гайку рулевого наконечника.

Далее устанавливаем съемник.

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

При помощи отвертки сдергиваем рулевую рейку с креплений.

Вытаскиваем ее через окно в нише колеса.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Источник: etlib.ru

Самостоятельная замена рулевой рейки ВАЗ-2109

Эксплуатация автомобиля в экстремальной среде или на не попадающих под приемлемые нормы покрытиях способствует быстрому расшатыванию рулевой рейки. Особенно это касается моделей ВАЗ серий 2108-2109. Потому деталь приходится периодически поправлять – подтягивать. Когда это уже не помогает нужно выполнить ремонт или полностью заменить рейку. Далее мы расскажем вам в подробностях, как происходит замена рулевой рейки ВАЗ-2109.

Для проведения ремонтных работ вам понадобятся:

• молоток;
• монтировка;
• удлинитель;
• торцевые головки на 10, 13, 22;
• трещоточные рукоятки;
• воротки.

Подготовив все необходимое, запаситесь дополнительно свободным временем и желанием сделать все как нужно, а не спустя рукава, чтобы потом пришлось переделывать или отправлять машину в СТО.

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109

Последовательность действий:

1. Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
2. Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
3. Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
4. Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
5. Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
6. Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.

Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.

Можно починить рейку, заменив ее некоторые износившиеся элементы.

Советы по замене старых деталей рейки

1. На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
2. Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
3. Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
4. Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.

Замена пыльника рулевой рейки ВАЗ 27.04.17

Задача пыльника – предотвращать попадание пыли, жидкости или любой другой грязи к основному механизму, из-за чего тот может выйти из строя. По мере службы этот элемент, как и любой другой, может износиться.

Процесс снятия пыльника без демонтажа рейки:

• избавьте карбюратор (инжектор) от воздушного фильтра;
• снимите резиновый патрубок, который расположен над рейкой, выполняющий функцию слива дождевой воды;
• открутите протектор рейки;
• избавьтесь от рулевых тяг;
• освободите хомут рейки от кузова;
• откусите инструментом стяжки чехла и снимите его;
• очистите поверхность рейки и смажьте ее ШРУСом или обычной графиткой;
• перед монтажом нового элемента его необходимо тщательно смазать, так как его средняя часть задействуется во время движения автомобиля;
• надев пыльник, убедитесь, что он легко скользит;
• вставьте тяги и наживите болты;
• зажмите хомуты на месте и стяжки на краях новой детали;
• выполните остальные манипуляции, которые производили для предоставления доступа к пыльнику в обратном порядке.

Выполнять работу нужно без балансировки, но если вы вращали руль, понадобится выставлять подвижную часть рейки в нужное положение.
